UPA и адаптер 78K0

[Sanek222]

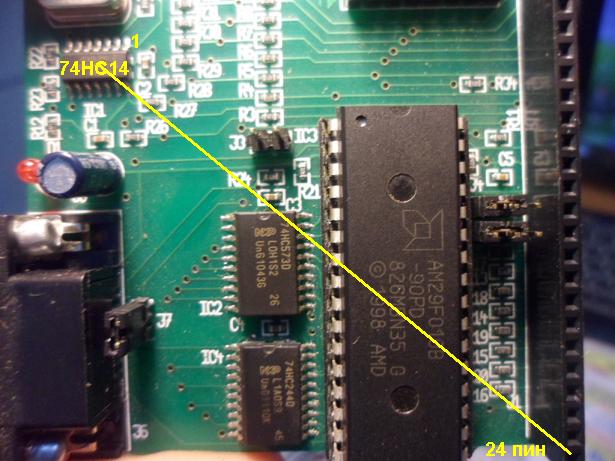

Привет! Также стал обладателем этой китайской ерунды. Получилось у кого-то довести до ума адаптер? Ко всему выше описанному добавлю непонятки с дорожкой от 24 пина J1 на IC1 74C14D. Куда должно приходить? И у кого есть адаптер оригинал можете прозвонить 9,11,13 ноги IC1 74C14D по отношению друг к другу и по отношению к массе? и также 10,12,9 к себе и к массе? Может найдется, кто сдует, чтобы глянуть трассировку? Спасибо.

[romych]

Всем доброго вечера! Поделитесь, пожалуйста, дампом 29с010, чтоб с nec работал.

[Sanek222]

Всем доброго вечера! Поделитесь, пожалуйста, дампом 29с010, чтоб с nec работал.

в 33 посту. Только поможет ли прошивка...

[romych]

у меня байт в байт... Но baudrate capture error ((( Мелькает инфа, что есть правильный дамп. Но пока не попадался.

29c010_78k0.zip

[telemaster_39]

может не в тему а кто поделится даташитам на uPD78F9146

[fazaura]

не до долбанная  Упа тоже подвела с неками....

[fos-kr]

Может поможет

UPA adapter HC912 i 78KO.rar

[fazaura]

ну как помогло?

[Sanek222]

Может поможет

Наконец то продуктивный пост. Спасибо друг

[fazaura]

так продуктивный или нет? Помогло?

[Alex Vlasov]

Довольно продуктивный. Можете сравнить свои адаптеры с теми фото, которые в этой теме выложены выше: на моём адаптере всё что в 47 посте указано подтвердилось, однако исправление дефектов с картинок №2 и №3 я за ненадобностью не делал.

НО: вместо массы я пробросил SMD резисторы по 470 Ом на рядом расположенные джамперы и ногу микросхемы. Также разрезал паразитный контакт от кольца до очень близко проходящей мимо дорожки. Смотрите выделенные красным моменты на фото. До разрезания этого контакта УПА говорила о неправильно установленном свитче нек/моторола. Фактически получалось что джампер №7 замыкал 3 и 4 ноги ДБ9-го разъёма. После разреза эта ошибка исчезла и нек из доски Опель Мовано 2001 г. вычитался и записался внутрисхемно. Подключение было сделано по мануалу УПЫ.

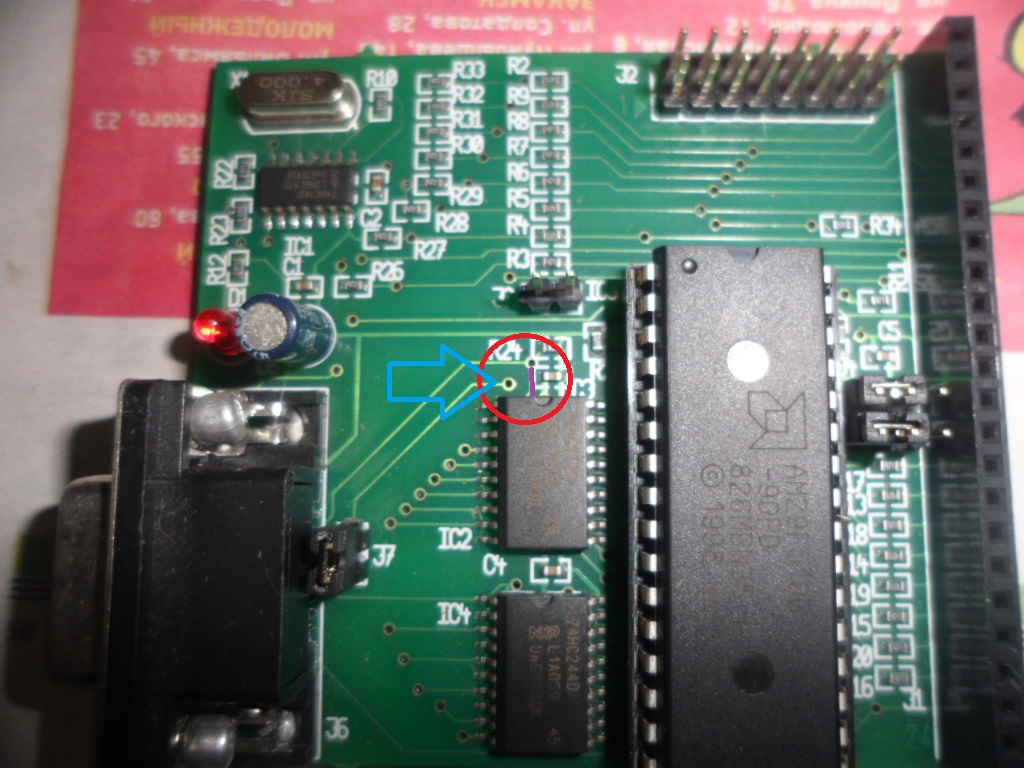

На картинке файла UPA front показал два кольца-перехода, между которыми на моём адаптере было замыкание.

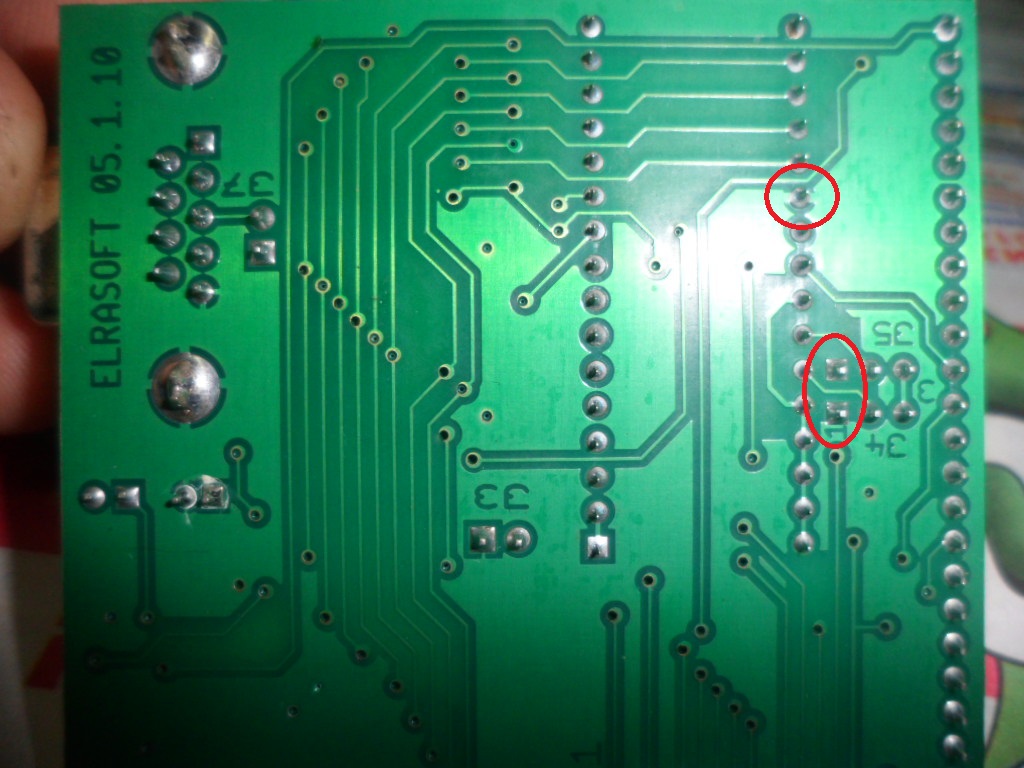

На картинке файла UPA back показал места где не было подключения к общему.



[fazaura]

спасибо! буду пробовать....

[sav30]

Всем привет, может есть у кого-нибудь дамп от 39sf010a. Вроде можно и от at28c16. Буду благодарен.

[doctorrubis]

28.10.2017 в 16:03, fos-kr сказал:

Может поможет

UPA adapter HC912 i 78KO.rar 1 MB · 181 скачивание

Спасибо огромное за эту инфу, Пропаял переходник как в фото и о чудо upa заработала с NEC, Еще раз огромное спасибо!!!!!!!!!!

[doctorrubis]

22.03.2021 в 20:25, sav30 сказал:

Всем привет, может есть у кого-нибудь дамп от 39sf010a. Вроде можно и от at28c16. Буду благодарен.

залей с 29 проца есть в теме выше и все заработает

[ZHuravlevNikolay]

Добрый день! Куда идёт контакт от этой ноги микросхемы?

Ни где не нашел информации, но на  всех фото сверху к нему пайка.

[wolk7206]

так на фото же есть
