нужно подобрать аналог микросхемы на эбу

[xamza1983]

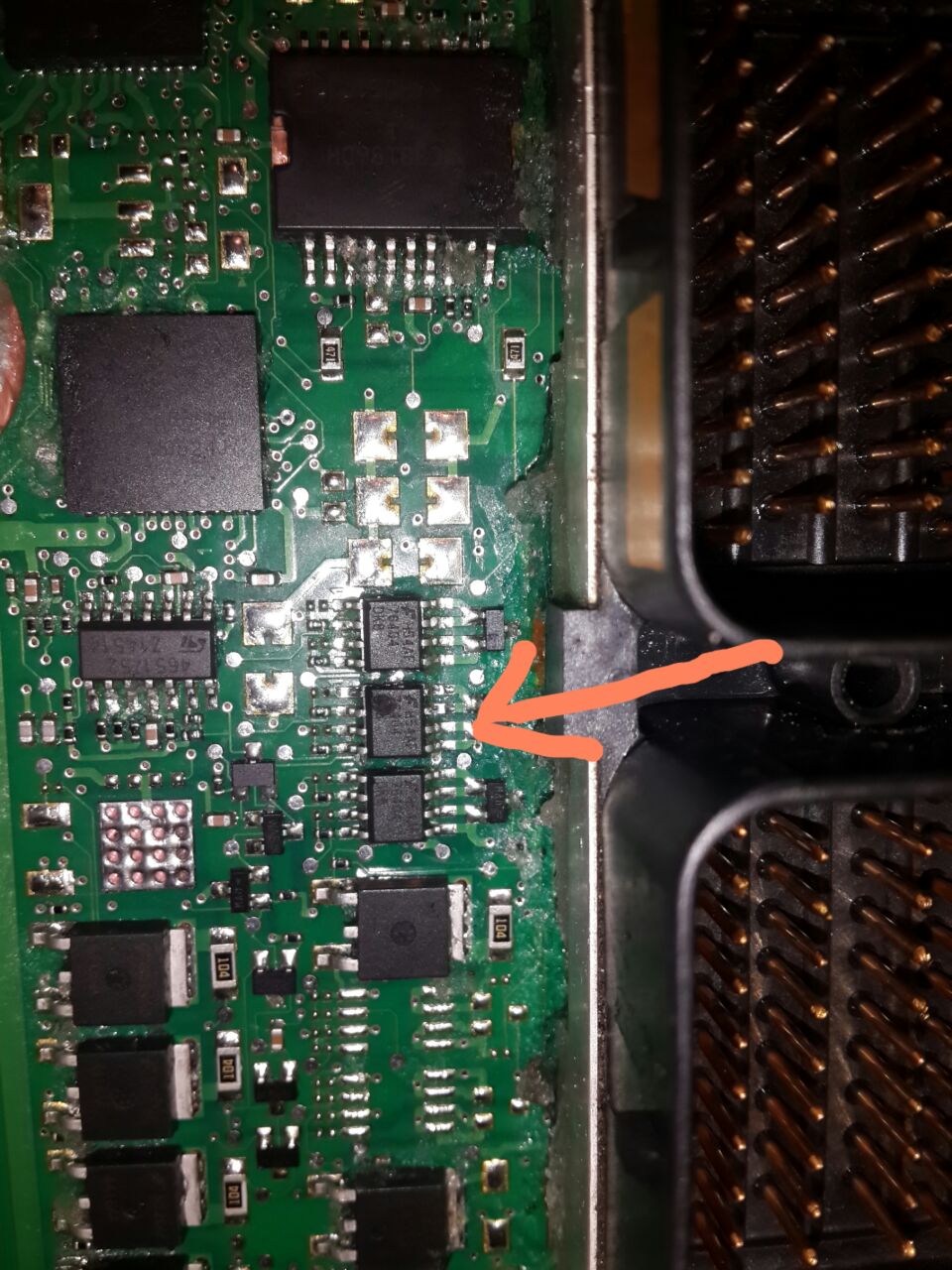

Есть блок на котором замкнула форсунка и сожгла микросхемку F H54AF 764G4 BK8. Не смог ничего найти в интернете. Нужна инфа по данной микросхеме ,а еще лучше если кто знает доступный аналог на нее, если такой вообще существует в природе.

[YUKKA]

Профиль заполнить , тему правильно оформить , да и вопрос конкретнее , я так предполагаю машина зелёная -да ?

[serg81]

Не, чёрная...

[xamza1983]

Профиль заполнить , тему правильно оформить , да и вопрос конкретнее , я так предполагаю машина зелёная -да ?

все понял,скоро точно узнаю.

[xamza1983]

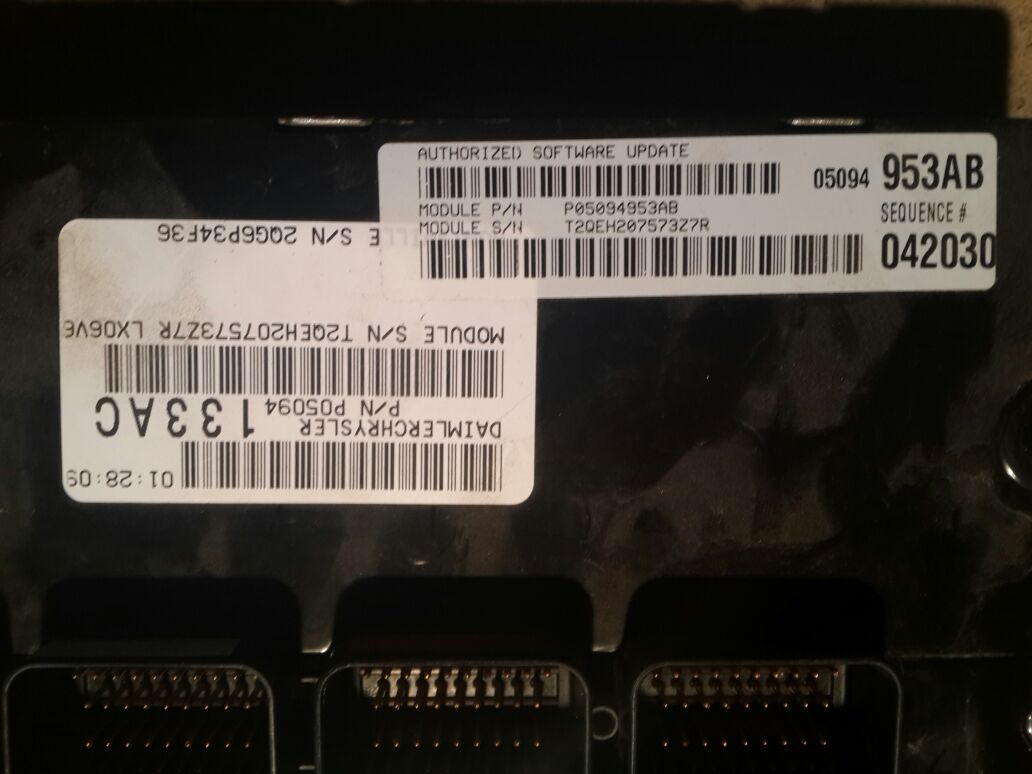

Крайслер 2005г. 2.7л. Не работает третья форсунка если стоять спереди ,то левая сторона от лобового третья.

[YUKKA]

Вроде как в тоётовских , в субаровских компах эти микрухи стоят , но обрати внимание чем управление идёт минусом или плюсом , входы у них 6 и 8 (на память могу ошибаться ) , выходы с другого ряда , на тойотах управление минусом происходит , на субариках плюсом , отличаются немного по маркировке , да и маркировка немного другая , но суть роли не очень меняет .

В субарах они клапанами ....эээ , блин забыл как их , короче на башках во впускных коллекторах клапана с заслонками есть , вот они ими шевелят короче.

[YUKKA]

Чёт такое вспоминаю , вроде делал - оно всё там прозрачной слякотью залито , да ? , ну как-бы очень пожоже .

Вобщем берёшь полевик N канальный на пару ампер и напругу вольт 300 сток исток , ставишь его туда вместо одного каскада и должно всё жузжать .

Там в этой микрухе по моему два полевика обвешанных диодами шоттки N канальные живут . Распиновку по плате смотри , форсунки минусом-же управляются .

Исток на массу сток на выход , затвор к резюку смд на плате , диод вон тот трёхлапый если живой , то там пусть и будет на месте , а лапы микрухи подыми или откуси вобще.

Я вобще IRF540 вхерячил , небыло поменьше деталюшки , зато если уж чё-то и замкнёт ещё , вот как раз он один живой и останется

Изменено 18 марта, 2015 пользователем YUKKA

[dyrokol]

да, это два полевых транзистора, но на https://www.fairchildsemi.com (логотип по моему их стоит, курсивом буква F) найти не могу

[YUKKA]

Да тоже я искал , а потом смотрю по количеству лап вроде как обратной связи внутри нет , ну и методом проб и ошибок , а как ещё ?

[dyrokol]

а как ещё ?

да наверно больше вариантов нет,

[xamza1983]

.



Чёт такое вспоминаю , вроде делал - оно всё там прозрачной слякотью залито , да ? , ну как-бы очень пожоже .

Вобщем берёшь полевик N канальный на пару ампер и напругу вольт 300 сток исток , ставишь его туда вместо одного каскада и должно всё жузжать .

Там в этой микрухе по моему два полевика обвешанных диодами шоттки N канальные живут . Распиновку по плате смотри , форсунки минусом-же управляются .

Исток на массу сток на выход , затвор к резюку смд на плате , диод вон тот трёхлапый если живой , то там пусть и будет на месте , а лапы микрухи подыми или откуси вобще.

Я вобще IRF540 вхерячил , небыло поменьше деталюшки , зато если уж чё-то и замкнёт ещё , вот как раз он один живой и останется

Огромное благодарю.завтра так и сделаю.как мне объяснили там шестициллиндровый v-образный двигатель и эти три микрухи отвечают за все шесть форсунок.и эта микруха получается сгорела на половину,потому что перестала работать только одна форсунка.ход мысли ясен думаю проблем с запчастью тоже не будет,потому что этих полевиков у меня завалялось разных и много)

Изменено 18 марта, 2015 пользователем xamza1983

[xamza1983]

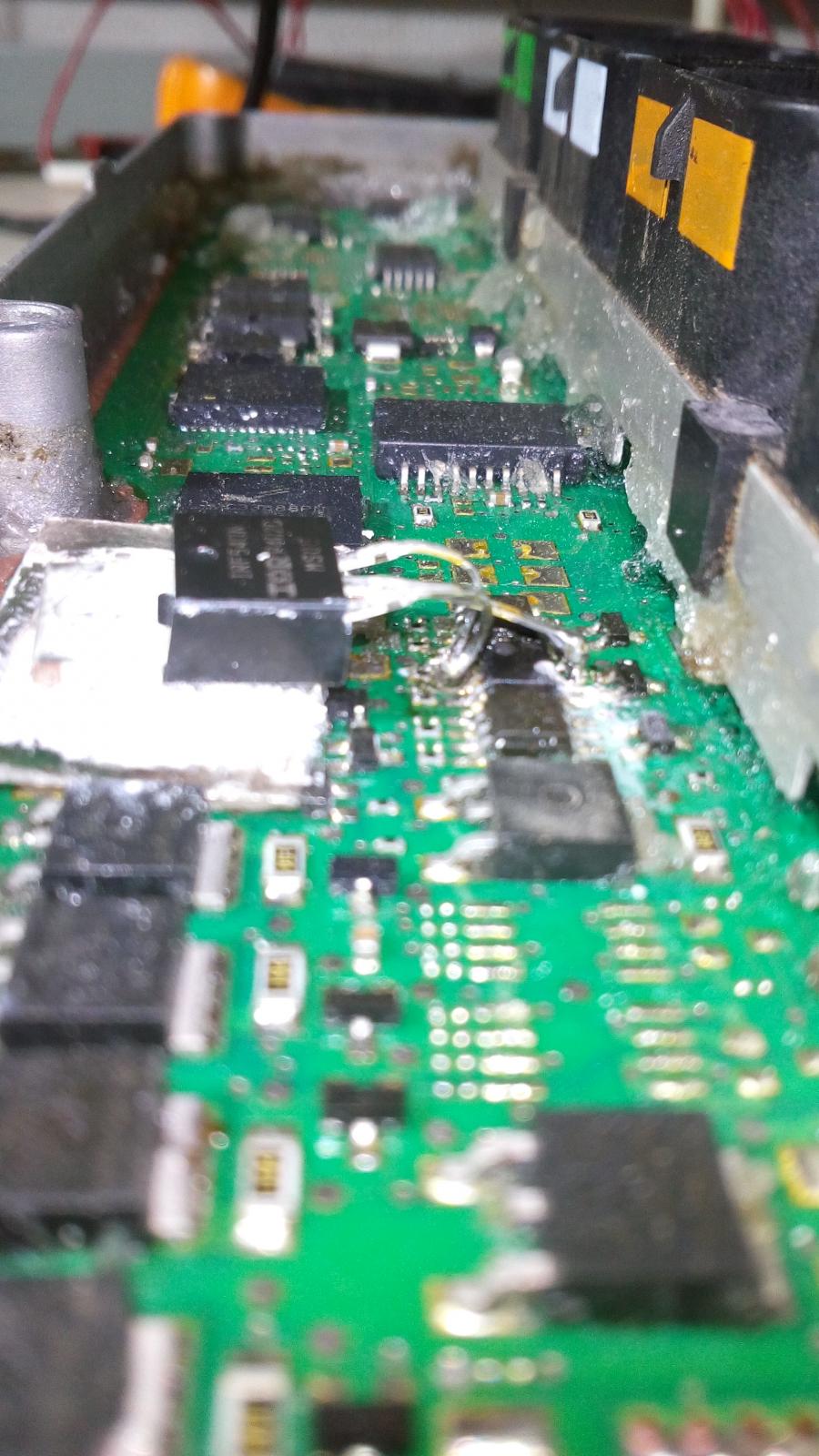

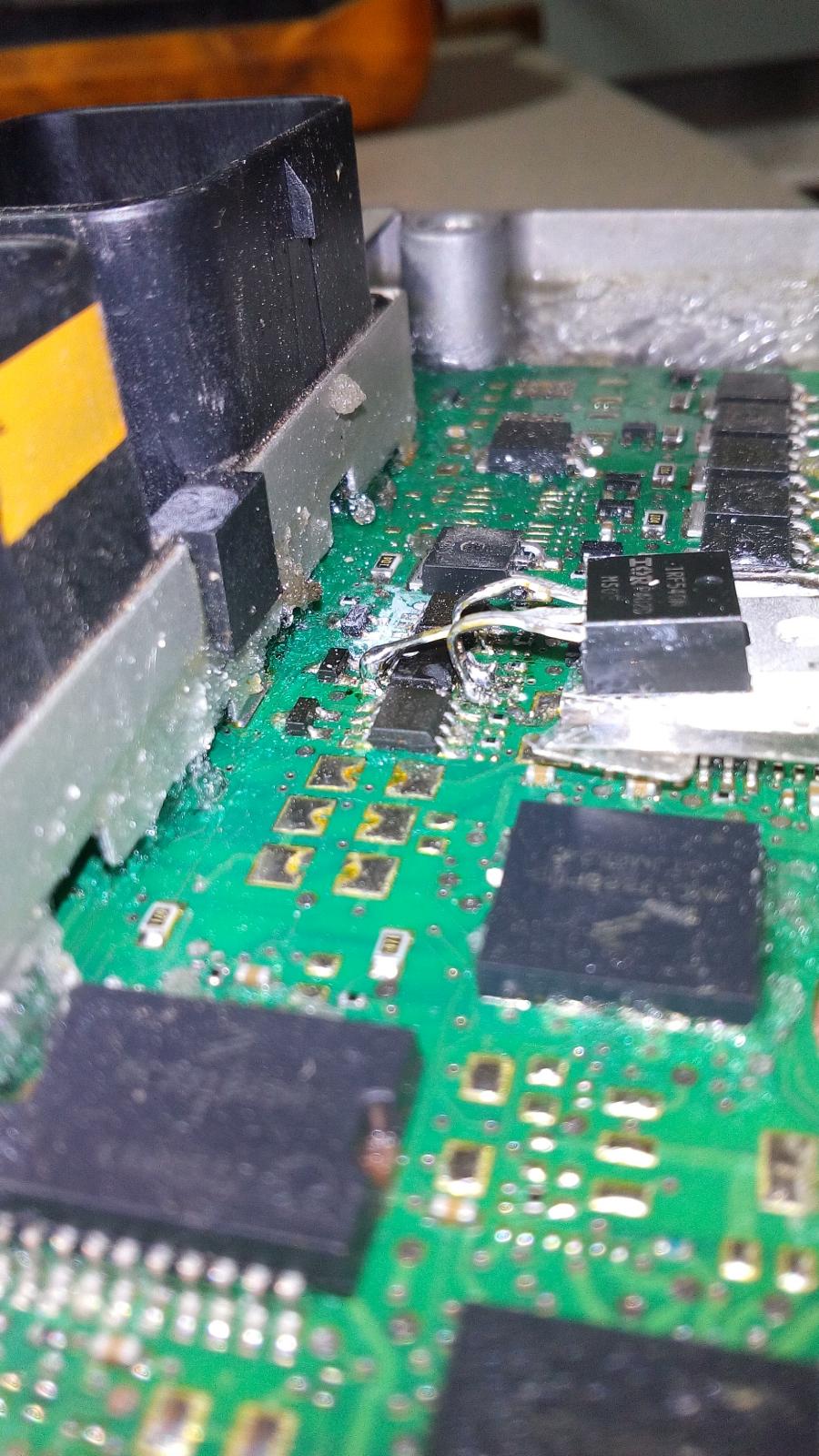

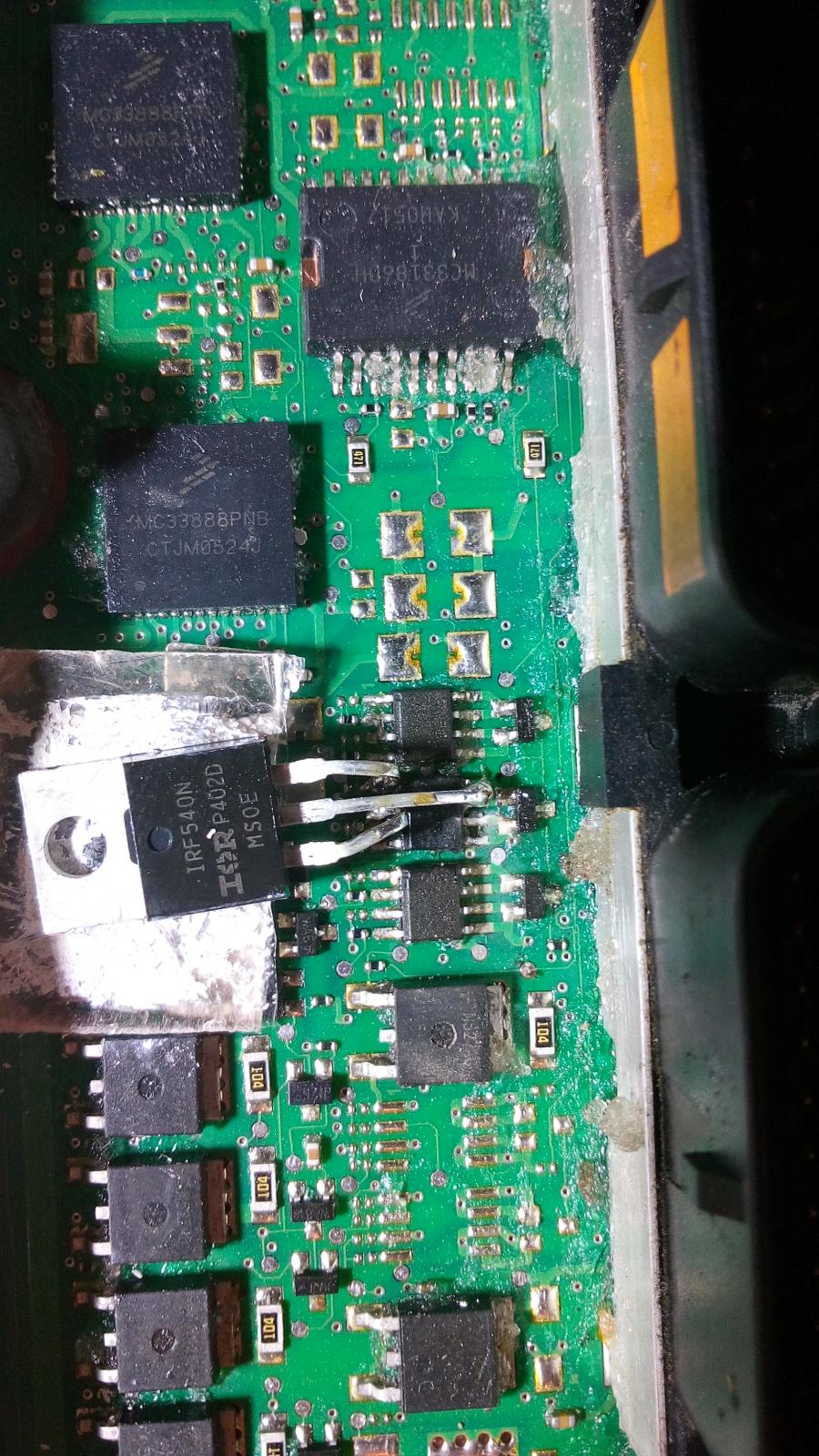

вот вставил полярный транзистор жду комментариев правильно или нет?

[YUKKA]

А ножки у микрухи откусил ? , а то будут в параллель там мешаться , и чё на него смотреть , включай давай .Ну правда некашерно выглядит , но работать должно .

Запас по параметрам больше чем в 100 раз.

[xamza1983]

А ножки у микрухи откусил ? , а то будут в параллель там мешаться , и чё на него смотреть , включай давай .Ну правда некашерно выглядит , но работать должно .

Запас по параметрам больше чем в 100 раз.

Да откусил.не поверишь я где мог достать везде посмотрел но нашёл из полярных только это))блок надо в другой город везти,как проверим отпишусь.ещё я потом сверху термоклеем залил надеюсь это не помеха.

Изменено 20 марта, 2015 пользователем xamza1983

[YUKKA]

Правильно будет не ПОЛЯРНЫЙ транзистор , а ПОЛЕВОЙ , а ещё проще мосфет, а то путаница получится , полярный биполярный , полевой ...., понапридумывали понимаеш-ли !

[xamza1983]

Сегодня проверили блок все без результатно. При заведенной машине на одном проводе форсунки 12вольт ,а на другом 6 вольт.

Изменено 21 марта, 2015 пользователем xamza1983

[dyrokol]

Сегодня проверили блок все без результатно. При заведенной машине на одном проводе форсунки 12вольт ,а на другом 6 вольт.

просто тебе надо подобрать полевую сборку на сайте из поста №8, за одно проверь управляющие импульсы на входах этих сборках, имхо возможно накрылся порт I/O на самом процессоре, а полевик слишком мощный воткнул

[YUKKA]

Кстати осцилографом немешало-бы глянуть сигнал с процика , там уровень 5 вольт , так что надо IRL какой нить ставить , либо действительно сборку подбирать .



И ещё кое что по поводу маркировки , там может быть маломощная IGBT сборка а не мосфетовская , буква F в начале маркировки на такую мысль наводит., правда я таких маленьких не припомню , обычно в корпусе 220 они , да и катушками управляют , но мало-ли ?



Хотя и биполярные сборки тоже имеют в начале маркировки букву F,короче надо чтоб машина была под боком , мерить осциллографом сигналы по уровням и уже соответственно подбирать исходя из этого.Выходные параметры примерно известны , ток 2-3 ампера , напруга 300 вольт примерно , ну а входные видимо 5 вольт всё-же , опять-же положительные или отрицательные импульсы с проца идут , тоже неизвестно , раз нет даташита на микрушку эту , то вот только таким образом и найдёшь замену .

Изменено 21 марта, 2015 пользователем YUKKA

[dyrokol]

входные видимо 5 вольт всё-же , опять-же положительные или отрицательные импульсы с проца идут , тоже неизвестно

положительные, 100%

[YUKKA]

Вот пару даташитов , сравни характеристики

irf540.pdf

irl540.pdf
