Нужна распиновка ЭБУ Bosch МЕ 17.9.7. Калина

[Avtoelektrik]

Добрый вечер всем. Парни нужна качественная схема соединения ЭБУ МЕ 17.9.7. Калина 16 кл. Авто приехало с кучей проблем. Состояние фишек очень ужасно(тосол полбывал в гостях) завтра привезут жгут проводов от Приоры буду веселится но несколько проводов уже отломились от фишечек поэтому нужна качественная схема. Всем кто откликнется за раннее СПАСИБО.

[vlad2k2006]

обленились

[Avtoelektrik]

Так нет же. Перерыл инет хорошей не получилось найти. В основном попадаются с размазанными обозначениями циферок. Поэтому и обратился за помощью и здесь на форуме не нашёл.

[kve111]

Добрый час. См. в архиве

111.rar

[Avtoelektrik]

Вот по этому и написал что ищу качественную цветную схему так как таких схем я нашёл много а качественной не попалось

Изменено 11 декабря, 2015 пользователем Avtoelektrik

[serg1975э]

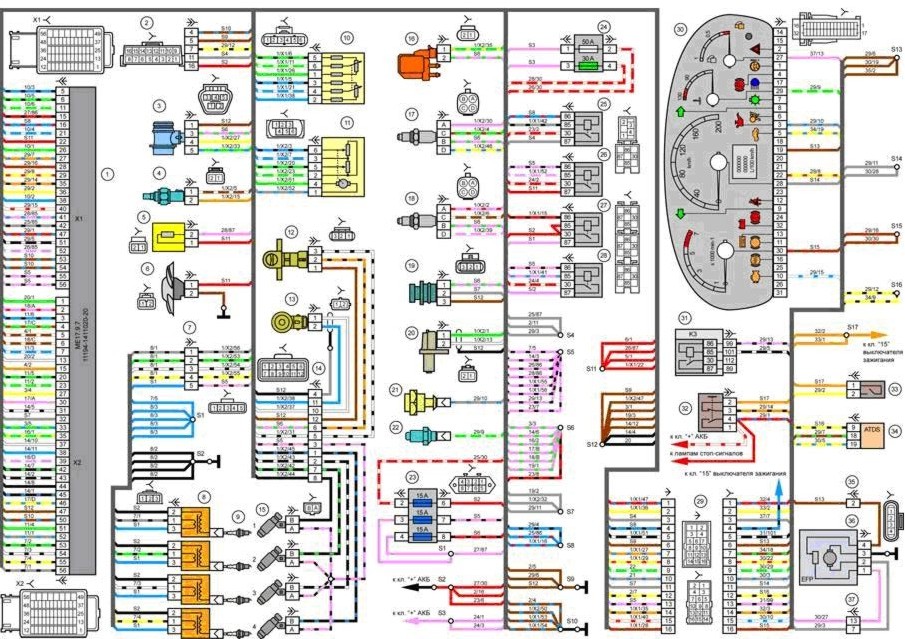

А такое есть ?  https://yadi.sk/i/bN1WgZshmASQ9

[Avtoelektrik]

А вот за это спасибо. Тему можно закрыть. СПАСИБО,

Изменено 11 декабря, 2015 пользователем Avtoelektrik

[abracadabra]

А такое есть ?  https://yadi.sk/i/bN1WgZshmASQ9

Благодарю за инфу.

[Шурик]

Большое СПАСИБО.С 23 Февраля!!!

[makcon(93rus)]

11.12.2015 в 20:31, serg1975э сказал:

А такое есть ?  https://yadi.sk/i/bN1WgZshmASQ9

СПАСИБО!!!!!!
