Toyota Corolla 2013+ VDO

[stepan_v]

Добрый день! Не могу найти достаточно подробную фотографию платы этой панели, чтобы были видны номиналы резисторов в районе большого разъема с обеих сторон. Требуется для восстановления части функционала на аналогичной панели Auris.

Нет ли у кого такой панели для фотосессии? :) Заранее спасибо!



Панель с центральным графическим экраном: http://cardamp.ru/view_full_one.php?langs_us=&selectserach=20&id_damp_list=24911

Изменено 20 апреля, 2016 пользователем stepan_v

[VovaN_SPB]

Блин что же за Королла такая? Я живьем не видел ни разу такую Приборку. Все на 66 приезжали. Все равно, доберусь до компа посмотрю. Инфа была где-то на компе. Если есть выложу.

[VovaN_SPB]

Нету фоток близко. А видел я ее в дашбуке. Но там не видно номиналов. Удачи в поисках.

[Marat74]

Есть такая тема http://www.auto-bk.ru/forum/topic/69333-%D1%80%D1%83%D1%81%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%86%D0%B8%D1%8F-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D0%B8/?hl=%2Btoyota+%2Bcorolla

Но там Denso

[stepan_v]

Да я в курсе, та денсо у меня уже была :) Тут речь про VDO, панель и правда редкая, в максимальной комплектации идет.



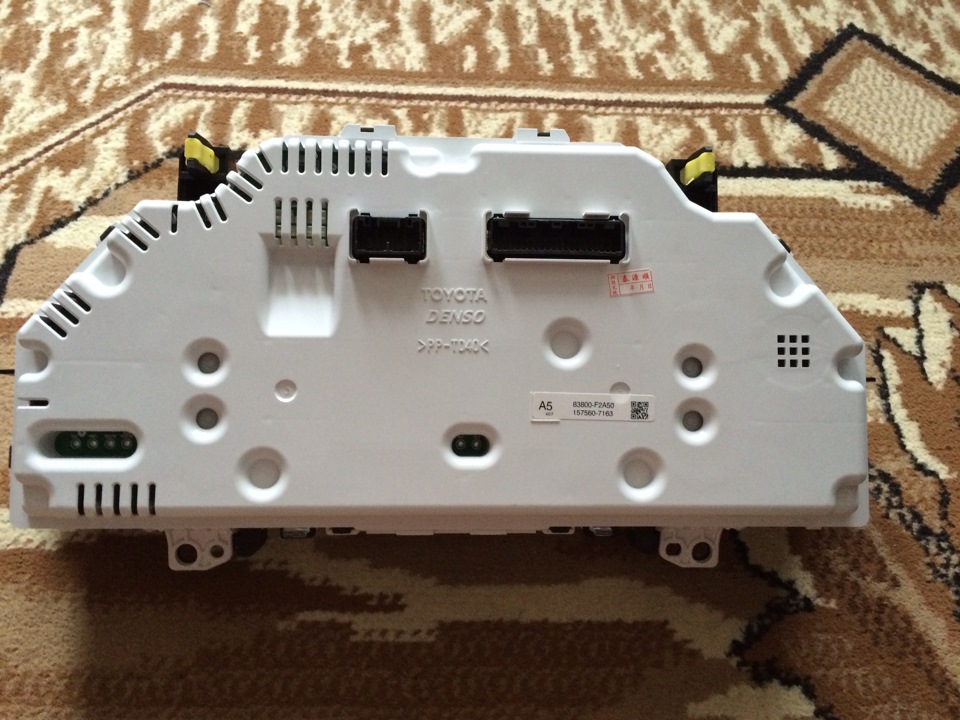

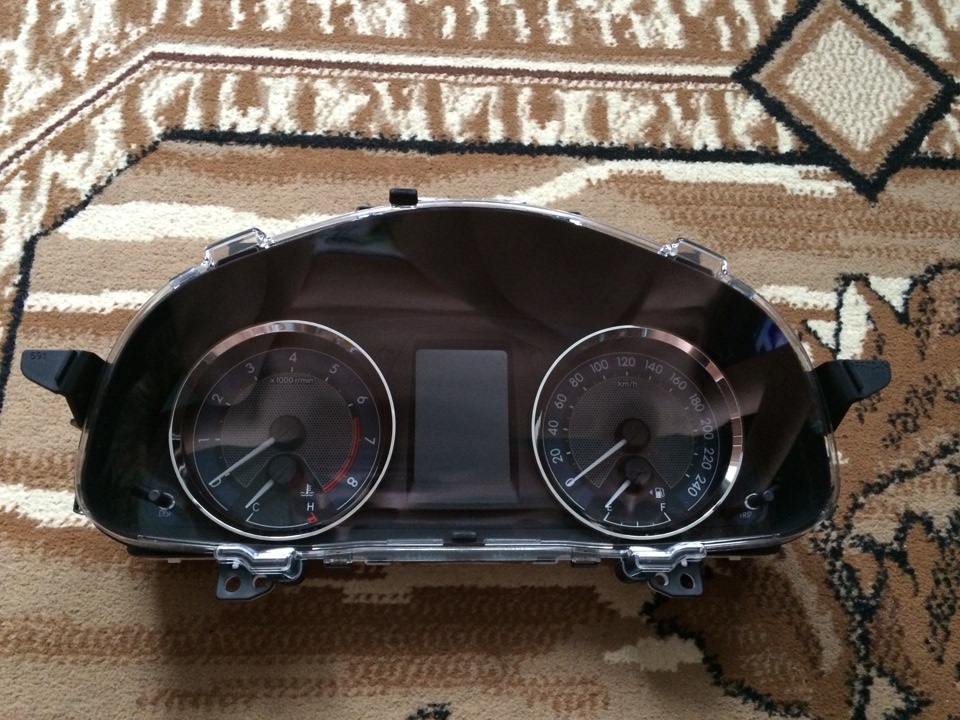

PS. По внешнему виду различить панели сможет далеко не каждый. Аттракцион "найди 10 различий":

Изменено 23 апреля, 2016 пользователем stepan_v

[smrodo]

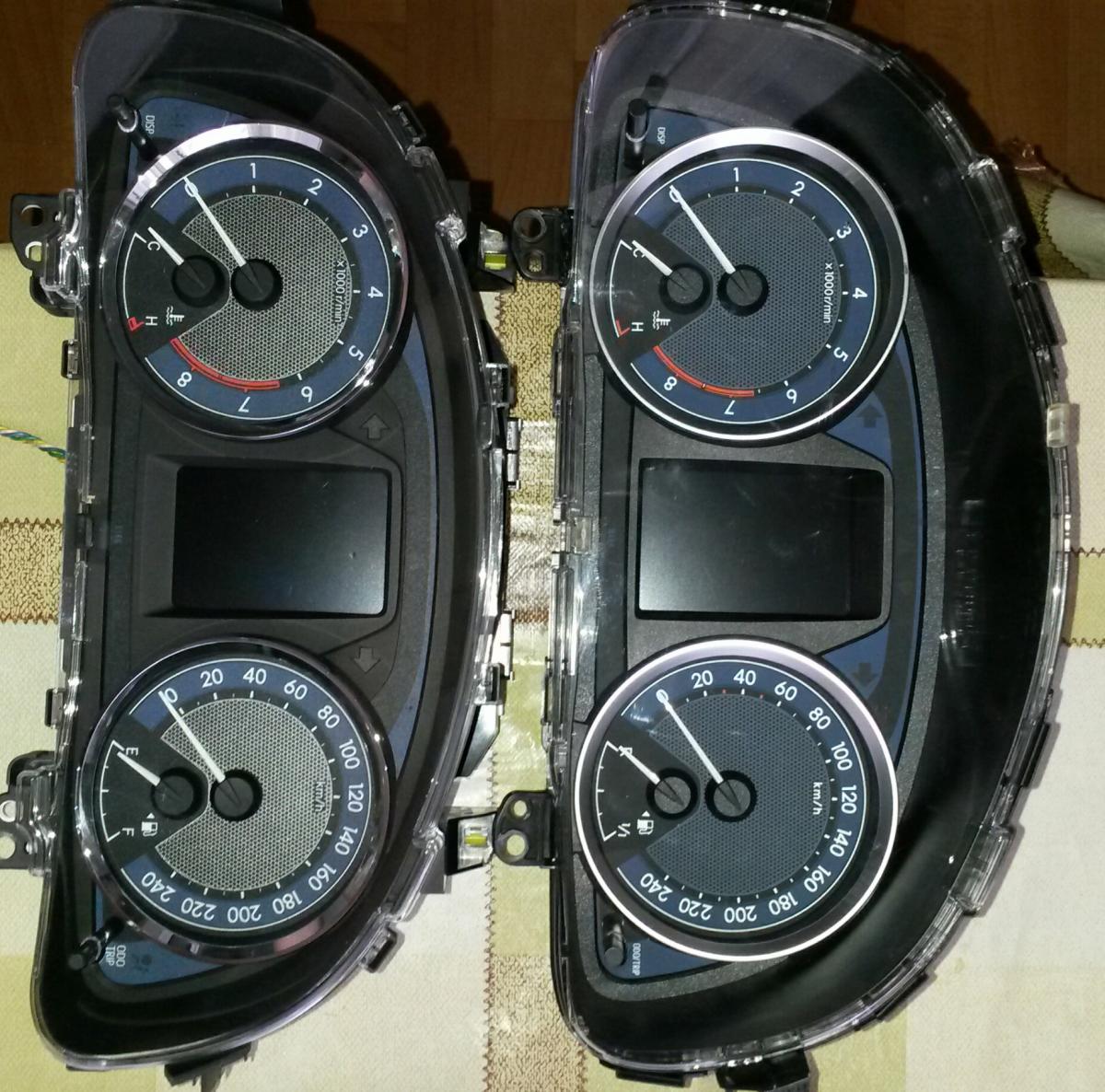

Слева - Denso / Справа - VDO

[Marat74]

Надпись TRIP.

Отличия конечно есть - а на вскидку один в один.

Изменено 23 апреля, 2016 пользователем Marat74

[Slalex]

http://cardamp.ru/view_full_one.php?langs_us=&selectserach=3&id_damp_list=24911

http://cardamp.ru/view_full_one.php?langs_us=&selectserach=3&id_damp_list=24557



вот ВДО, а надпись в 2 строки

[Alex 23]

http://cardamp.ru/view_full_one.php?langs_us=&selectserach=3&id_damp_list=24911

http://cardamp.ru/view_full_one.php?langs_us=&selectserach=3&id_damp_list=24557



вот ВДО, а надпись в 2 строки



Топикстартеру нужны фотографии платы, а не прошивки.

[stepan_v]

Вопрос свой решил, по аналогии с соседними цепями. Но тема получилась интересная, можно не закрывать :)

[meivlad]

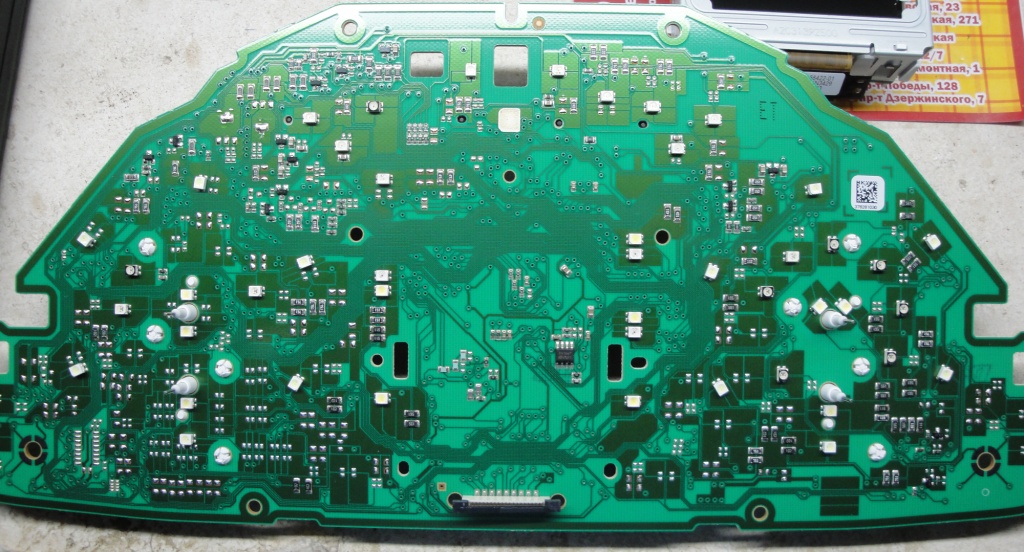

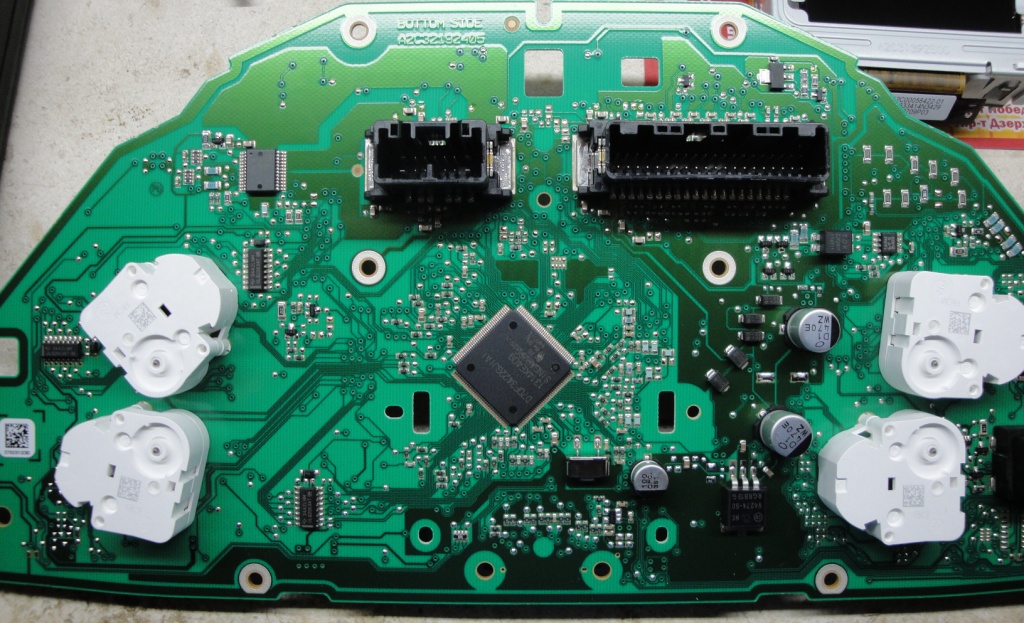

Пришлось картинки сжимать!



[stepan_v]

Пришлось картинки сжимать!





Да, это оно. Но ничего не видно :)

[smrodo]

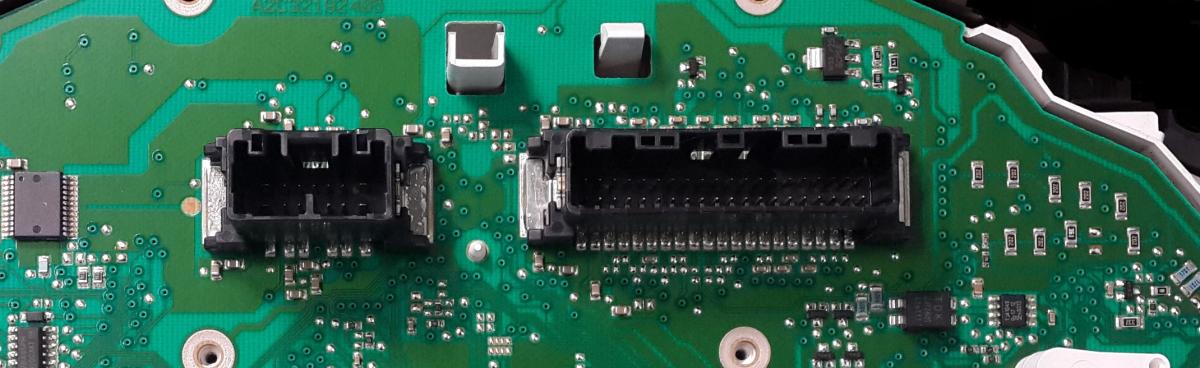

Может поможет ?

[meivlad]

Давай в личку свою почту!

[stepan_v]

Спасибо meivlad, фотки помогли один интересный момент выяснить. В незадействованной цепи вместо конденсатора стоял резистор 4,7к на землю. Разработчики - те еще затейники :)

А не завалялась у кого случайно прошивка Нека (uPD70F3422) от Короллы? Можно в личку. Могу в замен дать прошивку Ауриса

[stepan_v]

opel555, а известно, какую проблему решают? А это точно панели ВДО, а не денсо? Там нигде нет идентификаторов прошивки, что и на что меняют?

[stepan_v]

opel555, спасибо, нашел информацию по сервисной компании. А Combimeter_reprogram.exe, что в комплекте к описанию идет, у вас нет? :) Очень хочется взглянуть

[lex202]

нужна еще эта программа
