VAG Pinouts Bootpin Information

[o717ka]

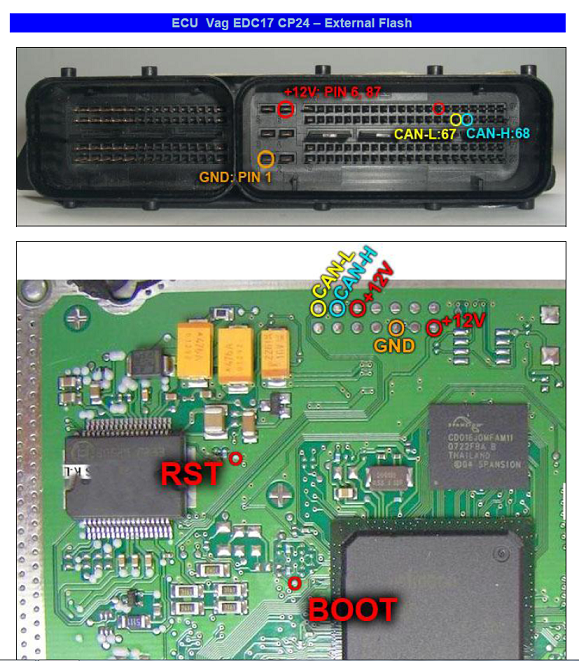

Vag EDC17 CP24









[o717ka]

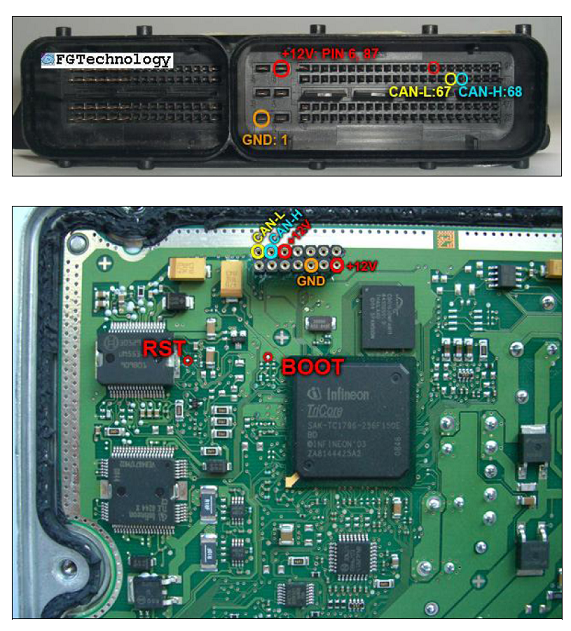

Vag EDC17 CP14 / CP20









[o717ka]

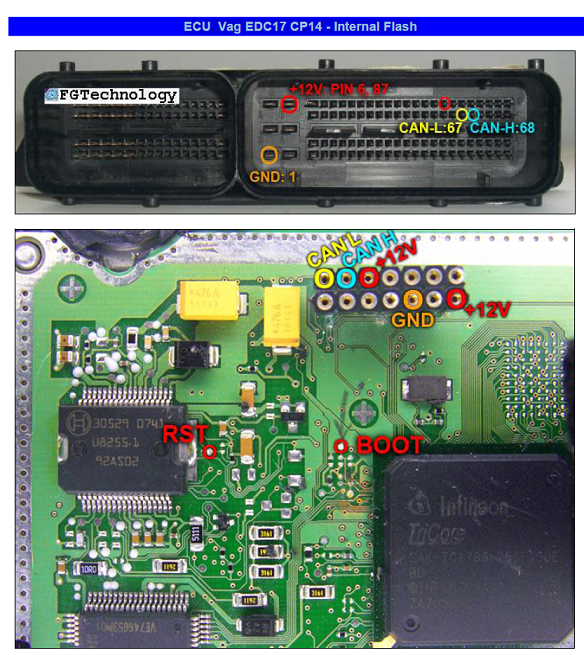

Vag EDC17 CP14







[o717ka]

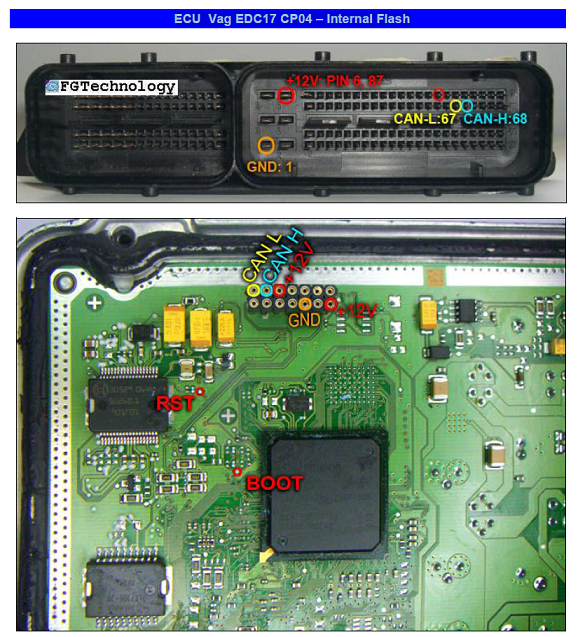

Vag EDC17 CP04









[o717ka]

Vag EDC17 C46















[o717ka]

ECU VAG EDC15P EDC15V

[o717ka]

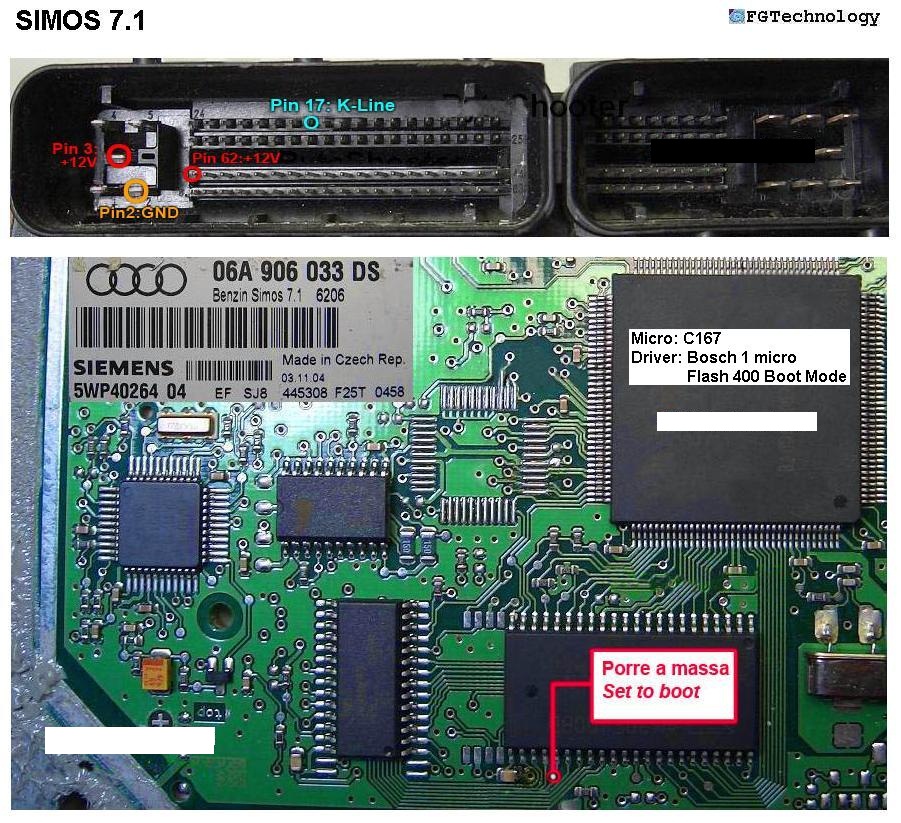

SIEMENS SIMOS 7.1 C167

[Tetris]

VW lt 2,8l edc15 c4





VW LT 2.9 EDC15C4 Bosh



Проверено, читает



K1 Pin4+5 ground

K1 Pin 8 +12V

K1 Pin 3 k-line

K4 Pin 26 +12V

[Tetris]

Ребята нужна распиновка Блока Bosh A0225453432 MSA25.1

я нашел вот это, но на столе блок не отвечает подскажите что не так



18,19 GND

37,55 +12V

47 +12V зажигание

41 CAN-H

5 CAN-L

50 K-line

Изменено 14 апреля, 2014 пользователем Tetris

[Миха70]

Всем привет! Если у кого нить есть хоть какая нибудь инфа по распиновке MED 7.5.11 ,буду очень благодарен.А то в автодате хрень какая то схема от MED 7...а распиновка от MED 9...!

[andreickitin]

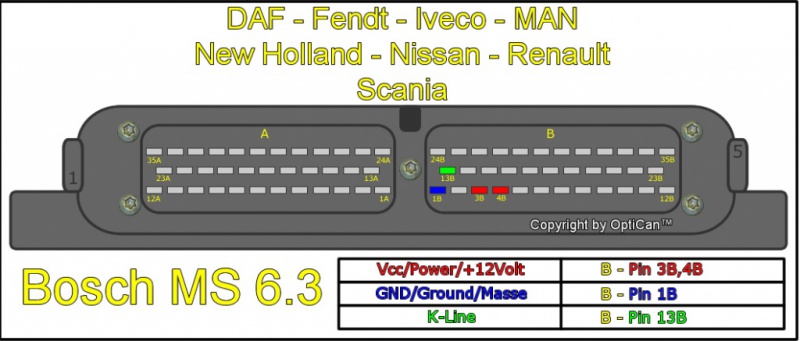

Добрый день , помогите с распиновкой блока Bosh MS 6.3  хотя бы питание и K-line  буду очень признателен

вот если поможет
