Hyundai, Kia Pinouts Bootpin Information


Рекомендуемые сообщения

 KIA CR-U Bj2002




Изменено пользователем o717ka
Ссылка на комментарий
Поделиться на другие сайты

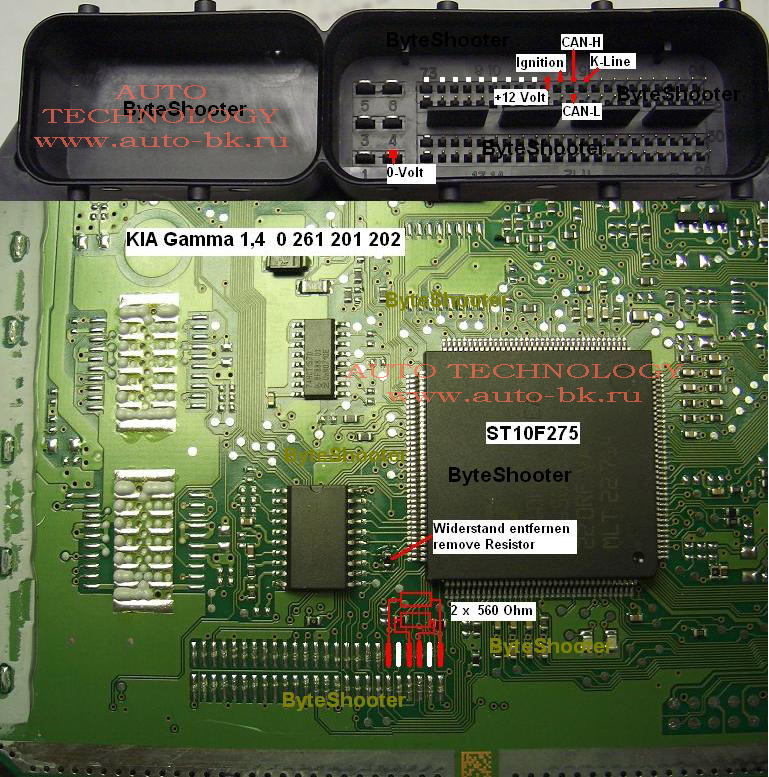

 KIA Gamma 1.4l




Изменено пользователем o717ka
Ссылка на комментарий
Поделиться на другие сайты

 KIA RIO KEFICO




Изменено пользователем o717ka
Ссылка на комментарий
Поделиться на другие сайты

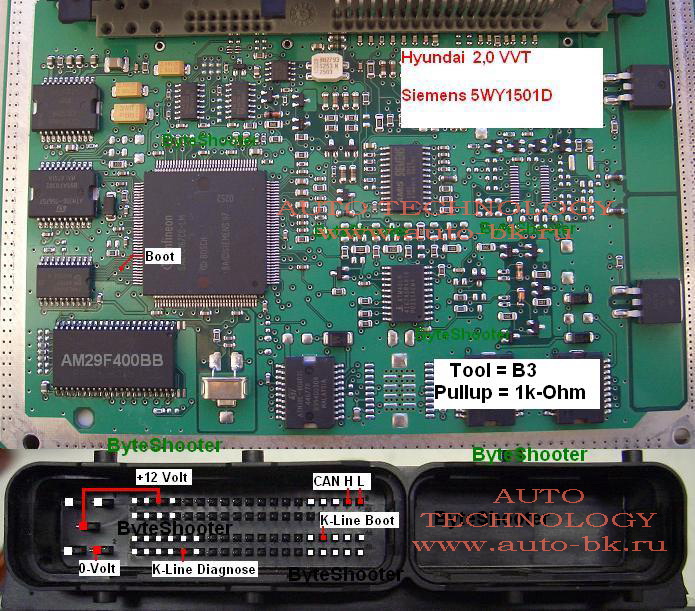

Hyundai 2.0 VVT Siemens 5WY1501D




Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

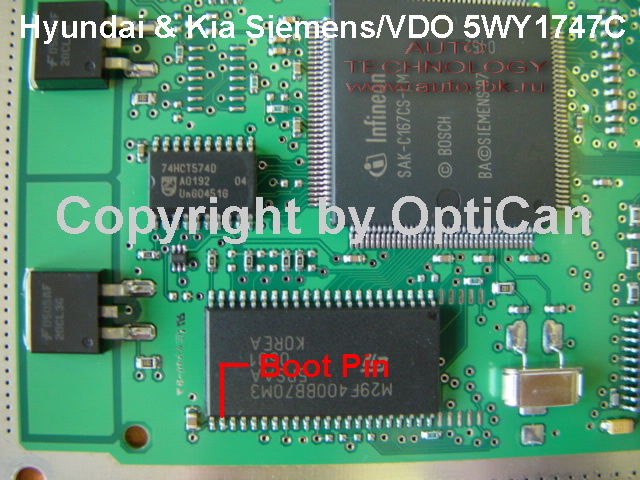

Siemens VDO 5WY1747C











  • Upvote 1
Ссылка на комментарий
Поделиться на другие сайты

Kia Delphi DDCR



















Изменено пользователем o717ka
  • Upvote 1
Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

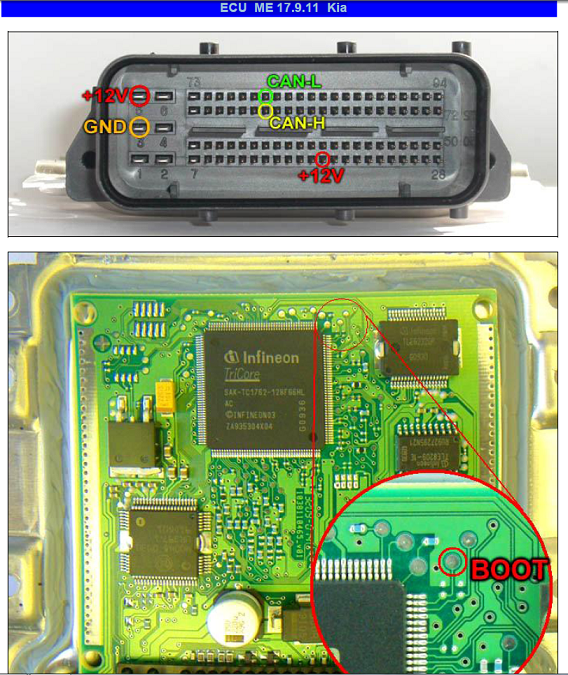

ME 17.9.11



ME 17.9.11 Kia.png







Ссылка на комментарий
Поделиться на другие сайты

EDC17



EDC17 Kia – Internal Flash.png







Ссылка на комментарий
Поделиться на другие сайты

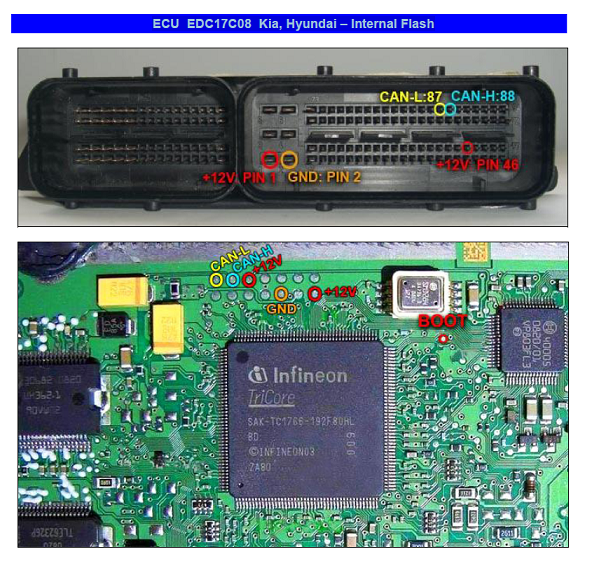

EDC17C08



EDC17C08 Kia, Hyundai – Internal Flash.png







Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

BOSCH KIA M798 ST10F275




SIEMENS VDO KIA HYUNDAI C167


Ссылка на комментарий
Поделиться на другие сайты

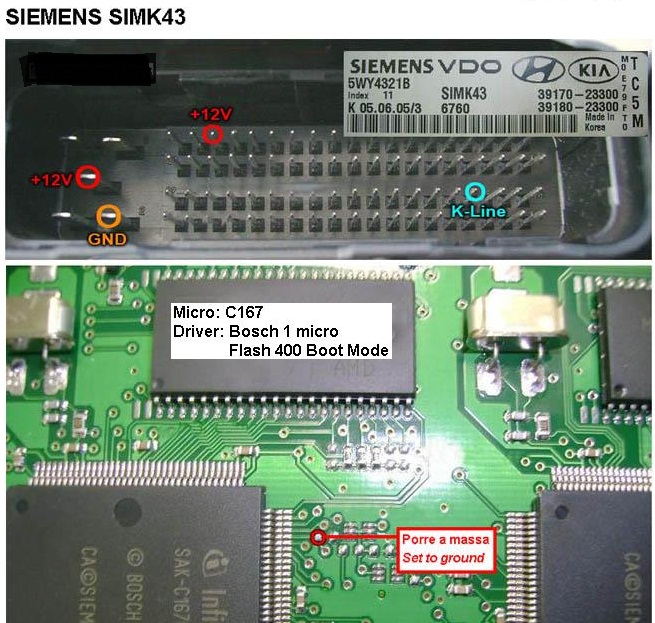

SIEMENS VDO SIMK43 C167


Ссылка на комментарий
Поделиться на другие сайты

BOSCH EDC15 C2


Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

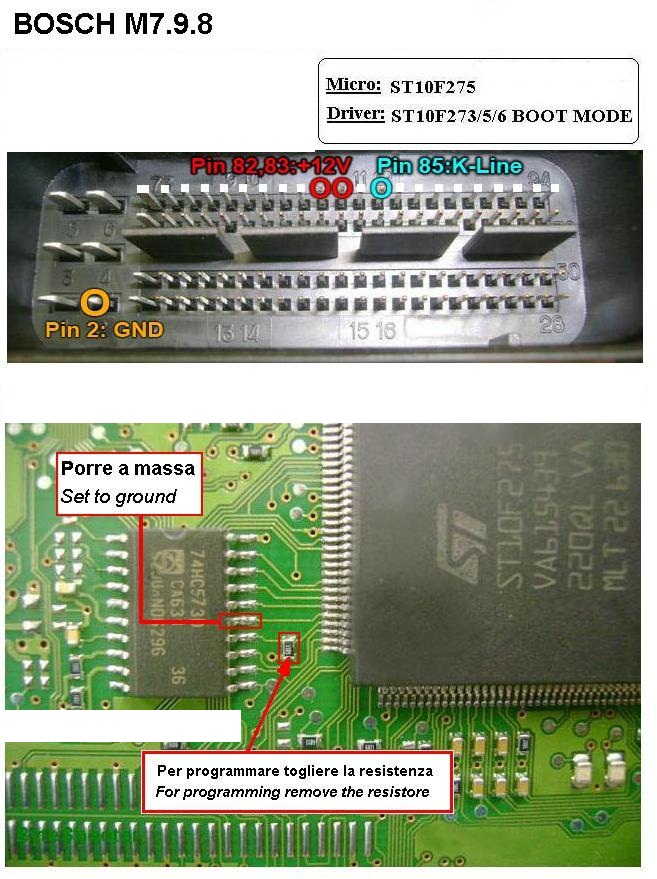

BOSCH M7.9.8 ST10F275







BOSCH ME7.9.5 ST10F275

Ссылка на комментарий
Поделиться на другие сайты

  • 10 месяцев спустя...

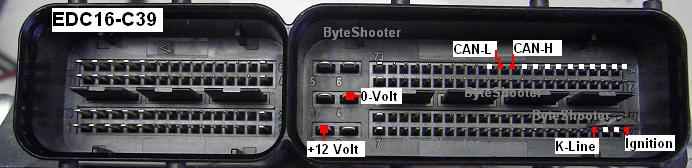

EDC16C39


Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

Доброго времени .

на SIM2K-242 подключение для галлетто 4 случаем нет ?

Ссылка на комментарий
Поделиться на другие сайты

  • 8 месяцев спустя...

Пожалуйста, уточняйте в распиновках ЭБУ, при необходимости, № пина сигнального заземления Signal Ground, pin №5 диагностического разъёма OBD2. Важно. Сигнальное заземление ни в коем случае нельзя заменить общей шиной Chassis Ground.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

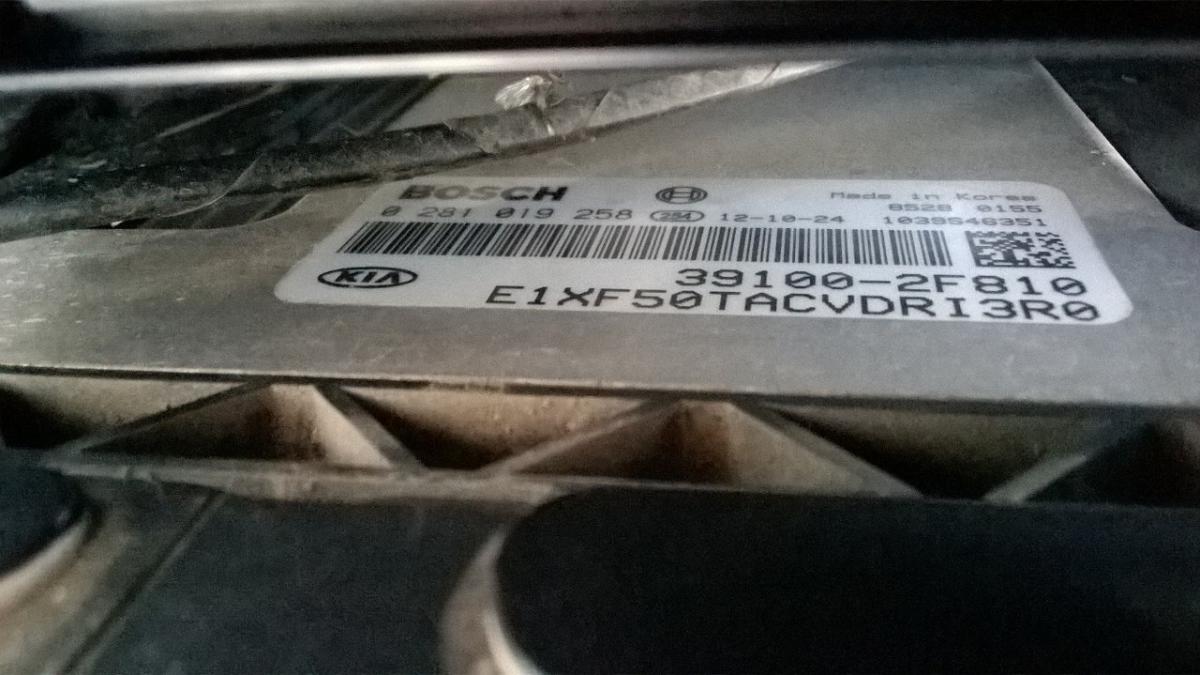

Добрый день всем! Подскажите плиз как подключить в буте блок киа соренто 2013г. 2.0 CRDI 184 лс. фото блока в файле.M2Wgc551KOc.jpg

Ссылка на комментарий
Поделиться на другие сайты

Большое спасибо! Буду побывать считать флешь в буте.

Ссылка на комментарий
Поделиться на другие сайты
