magelan1 Опубликовано 11 февраля, 2010 Поделиться Опубликовано 11 февраля, 2010 Схему срисовал с платы , для ремонта вполне подойдет , если кому важны номиналы стабилитронов vd1-vd4 на схеме , могу выпаять и проверить напряжения стабилизации. Адаптер зажигания Spark master.rar 3 Ссылка на комментарий Поделиться на другие сайты Поделиться
uncle_sem Опубликовано 14 февраля, 2010 Поделиться Опубликовано 14 февраля, 2010 Схему срисовал с платы , для ремонта вполне подойдет , если кому важны номиналы стабилитронов vd1-vd4 на схеме , могу выпаять и проверить напряжения стабилизации. большое спасибо! для полного кайфа, конечно, хотелось бы и напряжение стабилитронов. можно, конечно, и так репу почесать и прикинуть, но лучше чтобы было уж сразу... впрочем, судя по всему vd3, vd4, vd5 - таки на 2.5 вольта... а что за транзисторы там в обвязке DA2? тип хотелось бы. ну и последнее - негоже 5В стабилизатор рисовать как транзистор ;) всеже 78L05 на входе от 12В лучше изобразить просто квадратиком, для исключения путаницы ;) Ссылка на комментарий Поделиться на другие сайты Поделиться
lbotos Опубликовано 14 февраля, 2010 Поделиться Опубликовано 14 февраля, 2010 Спасибо за схему а напряжение стабилизации будет? Ссылка на комментарий Поделиться на другие сайты Поделиться
grig43777 Опубликовано 14 февраля, 2010 Поделиться Опубликовано 14 февраля, 2010 magelan1 вот это парень! Спасибо! Ссылка на комментарий Поделиться на другие сайты Поделиться
magelan1 Опубликовано 14 февраля, 2010 Автор Поделиться Опубликовано 14 февраля, 2010 Завтра вечером стабилитроны выпаяю и проверю и схемку поправлю , ну есть некоторые неточности в схемке , дроселя по выходом на плате просто черные коробочки , ну думаю для соображающих не составит труда догадаться , где начало , а где конец обмотки , по поводу транзисторов , так думаю , что структуры вполне достаточно , по поводу частотных свойств гадать не нужно . Ссылка на комментарий Поделиться на другие сайты Поделиться
magelan1 Опубликовано 15 февраля, 2010 Автор Поделиться Опубликовано 15 февраля, 2010 Проверил , это не стабилитроны , это диоды , несколько не понятно включение диодов в колекторные цепи транзисторов , вроде должно быть на оборот , может производитель перепутал ? , может кто еще может проверить , на днях доделаю датчики , проверю в работе. Ссылка на комментарий Поделиться на другие сайты Поделиться
extropol Опубликовано 16 февраля, 2010 Поделиться Опубликовано 16 февраля, 2010 Поправил немного Адаптер зажигания Spark master.rar Ссылка на комментарий Поделиться на другие сайты Поделиться
magelan1 Опубликовано 16 февраля, 2010 Автор Поделиться Опубликовано 16 февраля, 2010 Вот полярность включения диодов в колектора транзюков вызывает сомнение , может это в моей коробченке так впихнули ? Ссылка на комментарий Поделиться на другие сайты Поделиться
uncle_sem Опубликовано 17 февраля, 2010 Поделиться Опубликовано 17 февраля, 2010 Вот полярность включения диодов в колектора транзюков вызывает сомнение , может это в моей коробченке так впихнули ? я, честно говоря, вообще не совсем понял тот кусок схемы с транзисторами.... Ссылка на комментарий Поделиться на другие сайты Поделиться
extropol Опубликовано 17 февраля, 2010 Поделиться Опубликовано 17 февраля, 2010 Эта часть схемы которая нужна для детектирования и отображения на светодиодах полярности ВВ провода Ссылка на комментарий Поделиться на другие сайты Поделиться
cher Опубликовано 21 февраля, 2010 Поделиться Опубликовано 21 февраля, 2010 Схему срисовал с платы , для ремонта вполне подойдет , если кому важны номиналы стабилитронов vd1-vd4 на схеме , могу выпаять и проверить напряжения стабилизации. А для самостоятельной сборки подойдет? Адаптер собран на смд деталях? Ссылка на комментарий Поделиться на другие сайты Поделиться
grig43777 Опубликовано 21 февраля, 2010 Поделиться Опубликовано 21 февраля, 2010 Хорошо бы фото платы посмотреть... Ссылка на комментарий Поделиться на другие сайты Поделиться
Max 55 Опубликовано 15 марта, 2010 Поделиться Опубликовано 15 марта, 2010 magelan1 Респект и уважуха за схему! Буду собирать! Ссылка на комментарий Поделиться на другие сайты Поделиться
ppbanderas Опубликовано 21 марта, 2010 Поделиться Опубликовано 21 марта, 2010 Если можно то неплохо было бы фотки глянуть для компоновки деталей Ссылка на комментарий Поделиться на другие сайты Поделиться
uncle_sem Опубликовано 30 марта, 2010 Поделиться Опубликовано 30 марта, 2010 Вот полярность включения диодов в колектора транзюков вызывает сомнение , может это в моей коробченке так впихнули ? ну и как оно - работает? меня вот тоже эта полярность диодов смущает. или может транзисторы неправильно расшифровал? если BNC разъемы смотрят вправо, влево и вверх, то какая маркировка на левом и правом транзисторах? а то на той фотке что у меня есть - не видно. Ссылка на комментарий Поделиться на другие сайты Поделиться

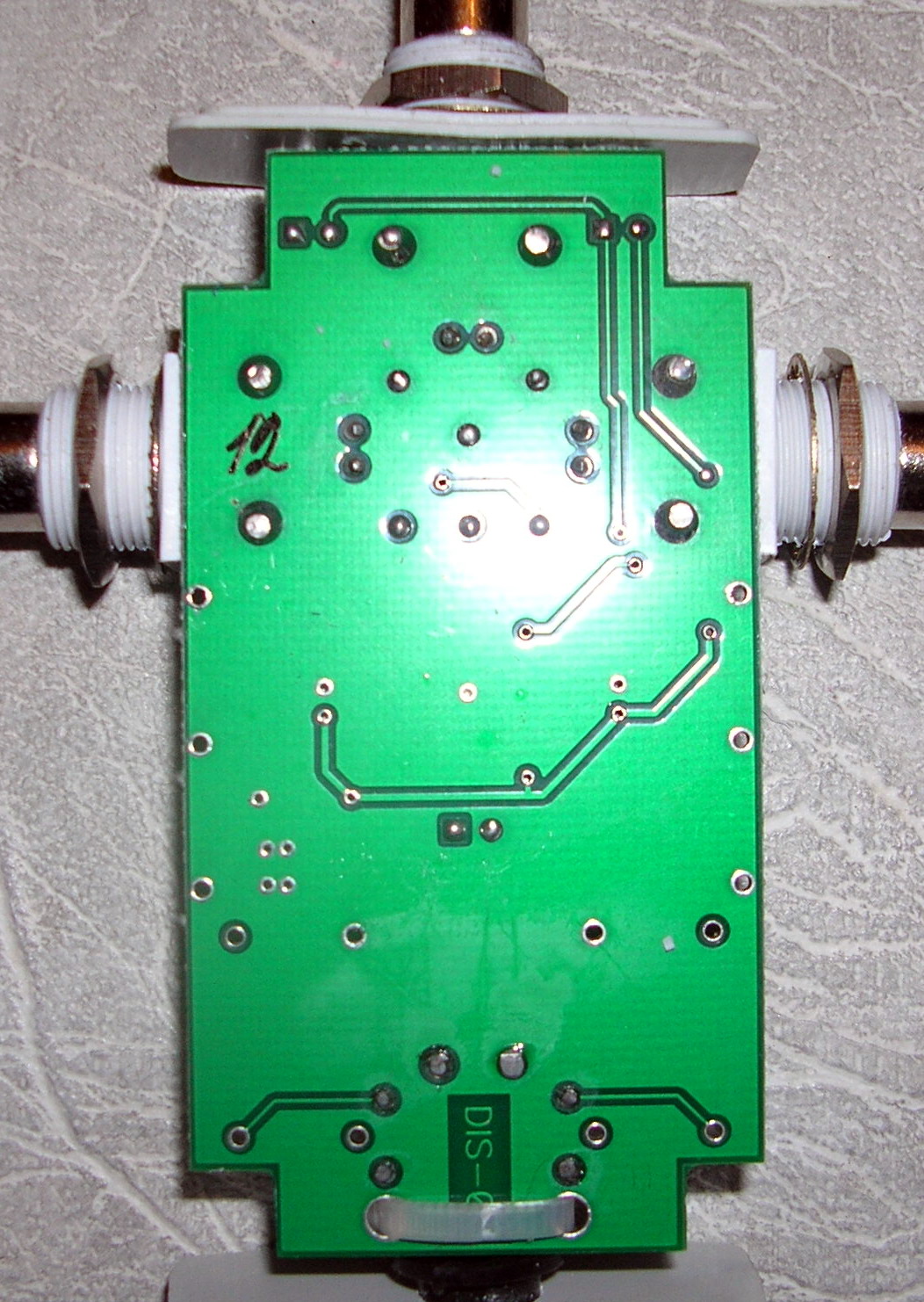

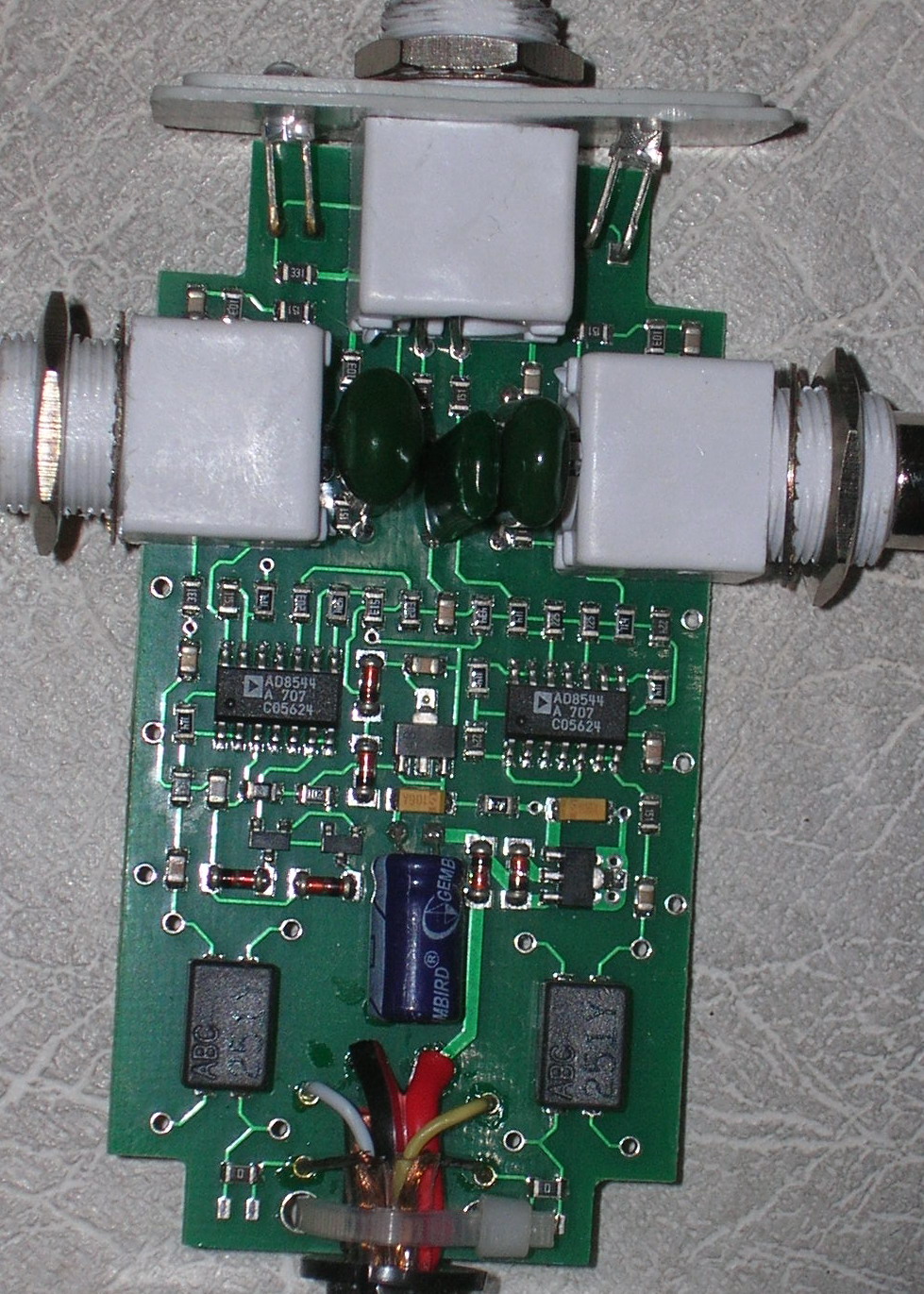

uncle_sem Опубликовано 30 марта, 2010 Поделиться Опубликовано 30 марта, 2010 фотки, качество - какое нашел. 2 Ссылка на комментарий Поделиться на другие сайты Поделиться
nikitoskin Опубликовано 31 марта, 2010 Поделиться Опубликовано 31 марта, 2010 magelan1 огромное спасибо тебе ДОБРЫЙ ЧЕЛОВЕК!! вот скжи этот адаптер дествительно показывает второичку также как и на скриншотах??? и на сколько он хорошо показывает??? Ссылка на комментарий Поделиться на другие сайты Поделиться
misha147 Опубликовано 31 марта, 2010 Поделиться Опубликовано 31 марта, 2010 magelan1 огромное спасибо тебе ДОБРЫЙ ЧЕЛОВЕК!! вот скжи этот адаптер дествительно показывает второичку также как и на скриншотах??? и на сколько он хорошо показывает??? показывает отлично лично видел как работает, а имея такуюинфу сам собрать попробую, автору темы респект огромный. Ссылка на комментарий Поделиться на другие сайты Поделиться
nikitoskin Опубликовано 1 апреля, 2010 Поделиться Опубликовано 1 апреля, 2010 это хорошо, просто смотря в инэти все эти мотор тестеры... цены кусаються а тут появился МОТОР-МАСТЕР!! цена довольно доступная... вот и думаю всеь в сомнениях... но в чем то я уверен что она работает!!! так как принцим одинаковый..... вот ты говоришь чт собирать будешь а осцилограф какой??? их фирмы или что то другое.... есть переелки уже для этого адаптера.. для индивидуальныйх катушек и сами дачики.... Ссылка на комментарий Поделиться на другие сайты Поделиться
satton-007 Опубликовано 2 апреля, 2010 Поделиться Опубликовано 2 апреля, 2010 Ну мимо такой темы не пройти мимо. большое спасибо. Чел реально раздвинул черный занавес))) Вот как нить руки может дойдут так печатку разведу и тогда и на форум закину. Мне он лично то нафиг не нужен но ради спортивного интереса .... есть 8 канальный осцил, но и диско валяется вот и для него может сваяю Ссылка на комментарий Поделиться на другие сайты Поделиться
