Mitsubishi ASX не выходит на связ Моторный U0001 U1121

[kozak]

Всем доброго вечера



Mitsubishi ASX 1.6L - механика - передний привод

2014 год



Не выходит на связь Моторный

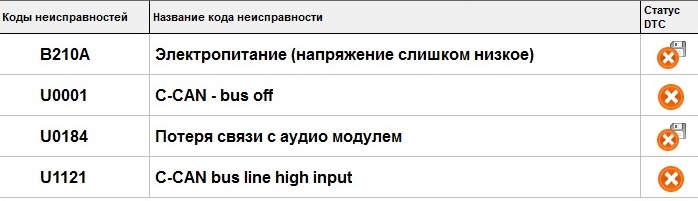

В ETACS ошибки U0001 U1121, в остальных блоках ошибки по связи с моторным.



Высокоскоростной CAN - замкнут на участке от моторного до монтажного блока.

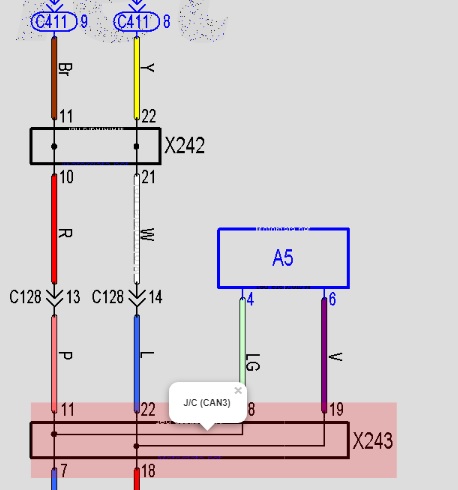

Нашел схему, вс схеме CAN идет из моторного в CAN сборку X243 - далее через промежуточный разъем C128 в CAN сборку X242 - далее заходит в монтажный блок.

На этом участке в кан параллельно заходит АБС скидывал разъем и отрезал CAN - там все хорошо.



Может есть у кого полная схема? Посмотрите на участке от моторного до монтажного блока кроме АБС что то еще присутствует на HS-CAN?



И если есть у кого, посмотрите плиззз расположение CAN сборок X243 и X242





Заранее спасибо!

[MASANY]

Подключи на столе, что так сложно ?

[kozak]

Подключи на столе, что так сложно ?

Подключил - все работает.

[kozak]

Разобрался

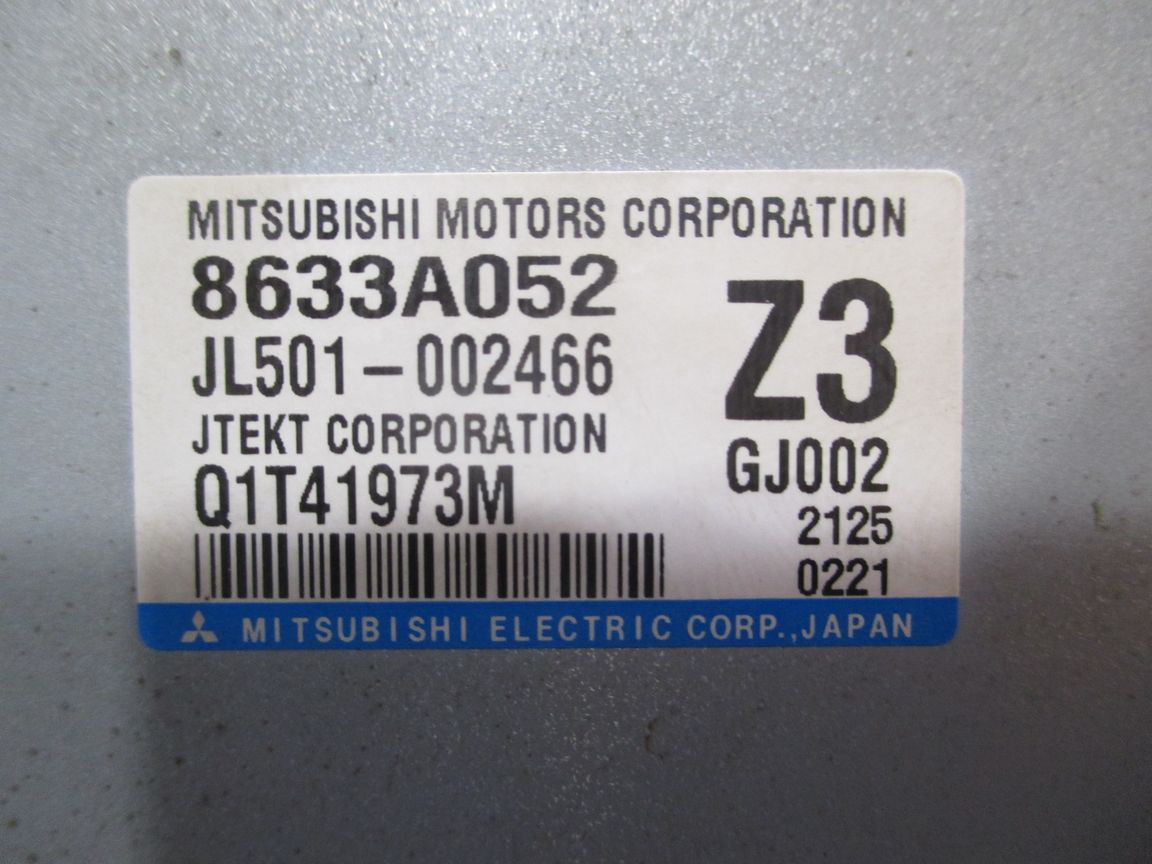

CAN "вешал" ЭБУ электроусилителя - 8633A052

Завелась машина и поехала.



еепром из ЭБУ и фото вкладываю.



Есть блок управления 8633A032 от Mitsubishi Lancer X

Кто то пытался разбираться в ЭУР Mitsubishi? Есть какая то взаимозаменяемость по блокам?

8633A052 95080_EEPROM_ORIG.rar

[yalymka]

Тоже столкнулся с замкнутым по can-шине электроусилителя руля ASX-ом . Прозвонка моторного , abs показывала 2.3 кОм , отсоединил разъемы с блока эур и машинка завелась . Блок эур пришлось открутить чтобы подлезть к разъемам сзади блока . Машинку привезли на эвакуаторе для замены родного на бэушный блок управления двигателем из-за того , что родной не выходит на связь , но меня смутило , что на диагностику выходит всего 3-4 блока , а не видится не только моторник , но и абс .

[yalymka]

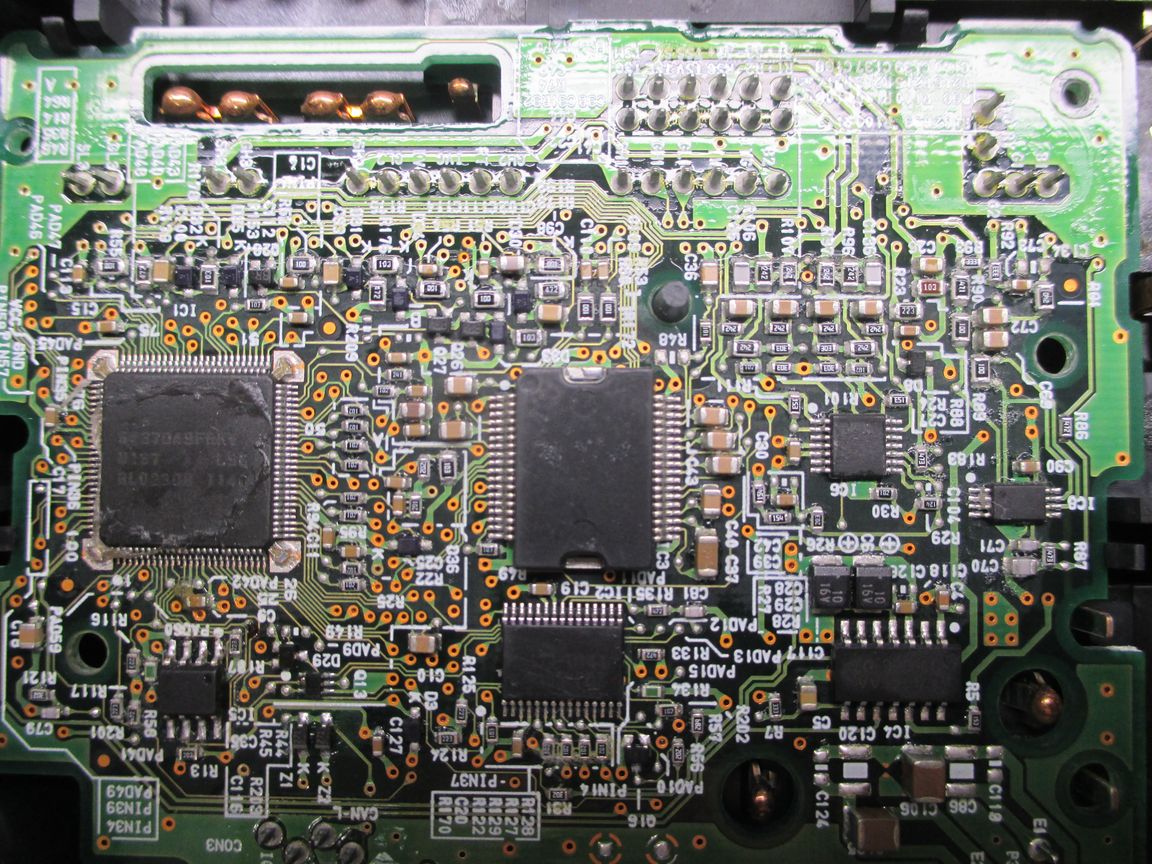

По факту виновником оказался can-трансивер TJA1050 , расположенный на обратной стороне платы . Плата такая же как выше через пост .

Изменено 26 августа, 2023 пользователем yalymka
