KIA Spectra USA Распиновка щитка 94001-2F210

[kozak]

Всех форумчан с добрым днем!

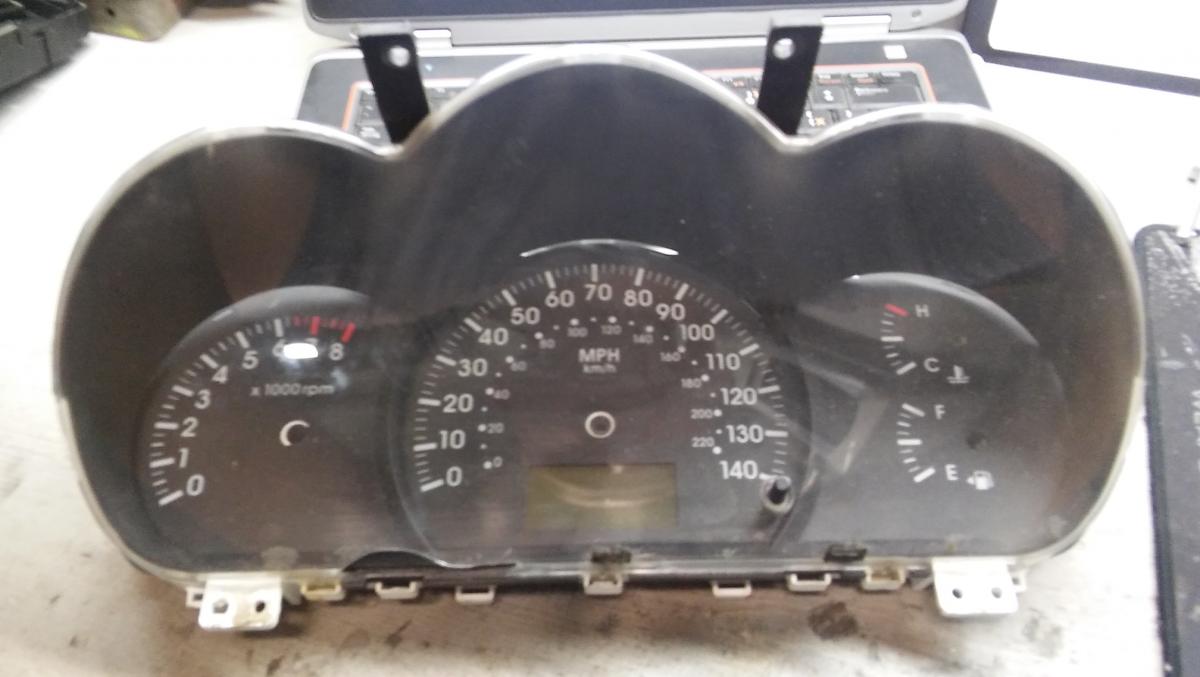

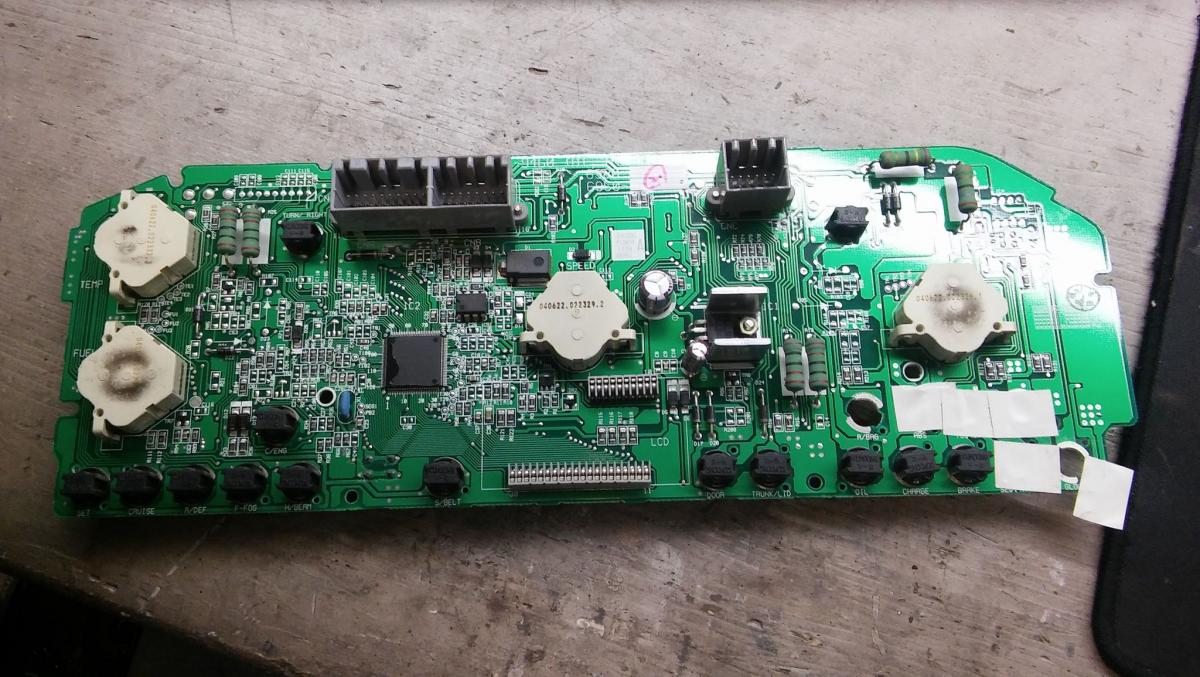

Не могу найти распиновку щитка приборов KIA Spectra 2004 USA 2.0L-AT

Номер щитка - 94001-2F210



Машина со Спектрой не чего общего не иммет.

Точь в точь KIA Cerrato первого поколения, но щиток с виду такой, а подключение и начинка абсолютно другие.



Суть проблемы с машиной - спидометр работает только на холодной машине, едем 2 - 3 минуты, машина прогревается

и стрелка спидометра падает.



Хочу на столе подключить генератор импульсов, и на машине посмотреть осциллографом что происходит в разъеме.



Еще интересный момент - у машины два датчика скорости.

Один датчик стоит на коробке, второй на переднем правом колесе.



По каталогам, платным и бесплатным не нашел информацию по распиновкещ щитка.



Возможно есть какой то аналог машины от Хендай?





[s_h_e_f]

на коробке 3 провода, скорее всего центральный и идет в панель

[avtodom2334]

А трудно взять контрольную,и посмотреть,один провод минус,второй провод зажигание,третий провод сигнал.вот и генерирует от туда на прибор спидометра.

[kozak]

А трудно взять контрольную,и посмотреть,один провод минус,второй провод зажигание,третий провод сигнал.вот и генерирует от туда на прибор спидометра.

Сигнальный провод звонится на 12 проводов в жгуте щитка.



Мне не трудно.

НО в машине тянули сигнализацию, кто то наворочал.

На "ощуп" ремонтировать не в этом случае.



Мне нужен точно знать как и кто берет информацию с этого датчика скорости.

[rakul7]

берешь домкрат или подьемник, заводишь тачку включаешь передачу и поехал на месте и смотри контролькой иногда только диодной где идут минусовые импульсы! один будет тахометр а второй дса!

[Alex161_rus]

На колесе датчик скорости для блока управления двигателем.А на коробке для спидометра.

[kozak]

берешь домкрат или подьемник, заводишь тачку включаешь передачу и поехал на месте и смотри контролькой иногда только диодной где идут минусовые импульсы! один будет тахометр а второй дса!

Парни я спрашивал схему...

Я понимаю как искать сигнал..



Отправил к тем кто ставил сигнализацию, они убрали "свои" сопли - после чего добрые люди помогли с куском нужной схемы - и я выстрелел точно в цель!

Нашел проблемное место за одну минуту!

На колесе датчик скорости для блока управления двигателем.А на коробке для спидометра.

И оба были неисправны

[Alex161_rus]

И что же там было?

[kozak]

И что же там было?

Колесный датчик при нагреве переставал генерировать импульс - сняли, посмотрели внимательно а у нено проволока видна.

После его замены двигатель четко начал видить скорость исчез пинок коробки при переключениях.

Второй датчик, который в коробке то же при нагреве переставал генерировать импульс - сняли визуально все хорошо. В магазине не нашли, стоял разбитый Тибурон во дворе позаимствовали у него. Визуально датчики одинаковые, маркировок нет, импульс датчик от Тибурона дает постоянный.



Но проблема не решилась отправили к парням которыее устанавливали сигнализации,они привели в порядок то что раскидали под торпедой, и нашли место где соедеенили с сигеалрм скорости посторонни 5 вольт.

Проблема в трех местах.

[Alex161_rus]

Колесный датчик при нагреве переставал генерировать импульс - сняли, посмотрели внимательно а у нено проволока видна.

После его замены двигатель четко начал видить скорость исчез пинок коробки при переключениях.

Второй датчик, который в коробке то же при нагреве переставал генерировать импульс - сняли визуально все хорошо. В магазине не нашли, стоял разбитый Тибурон во дворе позаимствовали у него. Визуально датчики одинаковые, маркировок нет, импульс датчик от Тибурона дает постоянный.



Но проблема не решилась отправили к парням которыее устанавливали сигнализации,они привели в порядок то что раскидали под торпедой, и нашли место где соедеенили с сигеалрм скорости посторонни 5 вольт.

Проблема в трех местах.

Если мне не изменяет память,то колесный датчик не имеет никакого отношения к спидометру.Он либо для автоматической трансмиссии там стоит,либо выполняет функцию датчика неровной дороги.

[kozak]

Если мне не изменяет память,то колесный датчик не имеет никакого отношения к спидометру.Он либо для автоматической трансмиссии там стоит,либо выполняет функцию датчика неровной дороги.

Так и есть, не рассказал всей истории.

Машина пришла с пинком АКПП после прогрева до 60 градусов при переключении, и стрелкой спидометра которая падает после нагрева мотора до 60 градусов.

Мотор и АКПП берут данные с колесного датчика, спидометр с коробочного.

[rakul7]

Парни я спрашивал схему...

Я понимаю как искать сигнал..



Отправил к тем кто ставил сигнализаци



раз понимаешь че три дня делать машину я на это трачу час от силы и без схем!

[kozak]

Потомучто помимо чутья и опыта, нужно все проверить и перепроверить трижды!
