Ищю распиновку ЭБУ ММС (Митсубиси Пикап). L200 4N15?

[white2]

Здравствуйте.

Помогите с  распиновка ЭБУ ММС (Митсубиси Пикап). L200 4N15 для программирования  на столе по OBD?

Проц. R4F7058OSV



[xip007]

Такой?

[xip007]

в KTAGe открой 0417 протокол там есть подробная подключка джитаг

[dtre]

Ему ведь на столе по ОБД

7058_pinout.rar

[white2]

14 часов назад, xip007 сказал:

Такой?

Судя по разъему и табличке такой.

А фотка платы есть?

[white2]

12 часов назад, dtre сказал:

Ему ведь на столе по ОБД

7058_pinout.rar 51 kB · 1 скачивание

Спасибо. Но этот распин. не на этот блок.

[white2]

5 минут назад, white2 сказал:

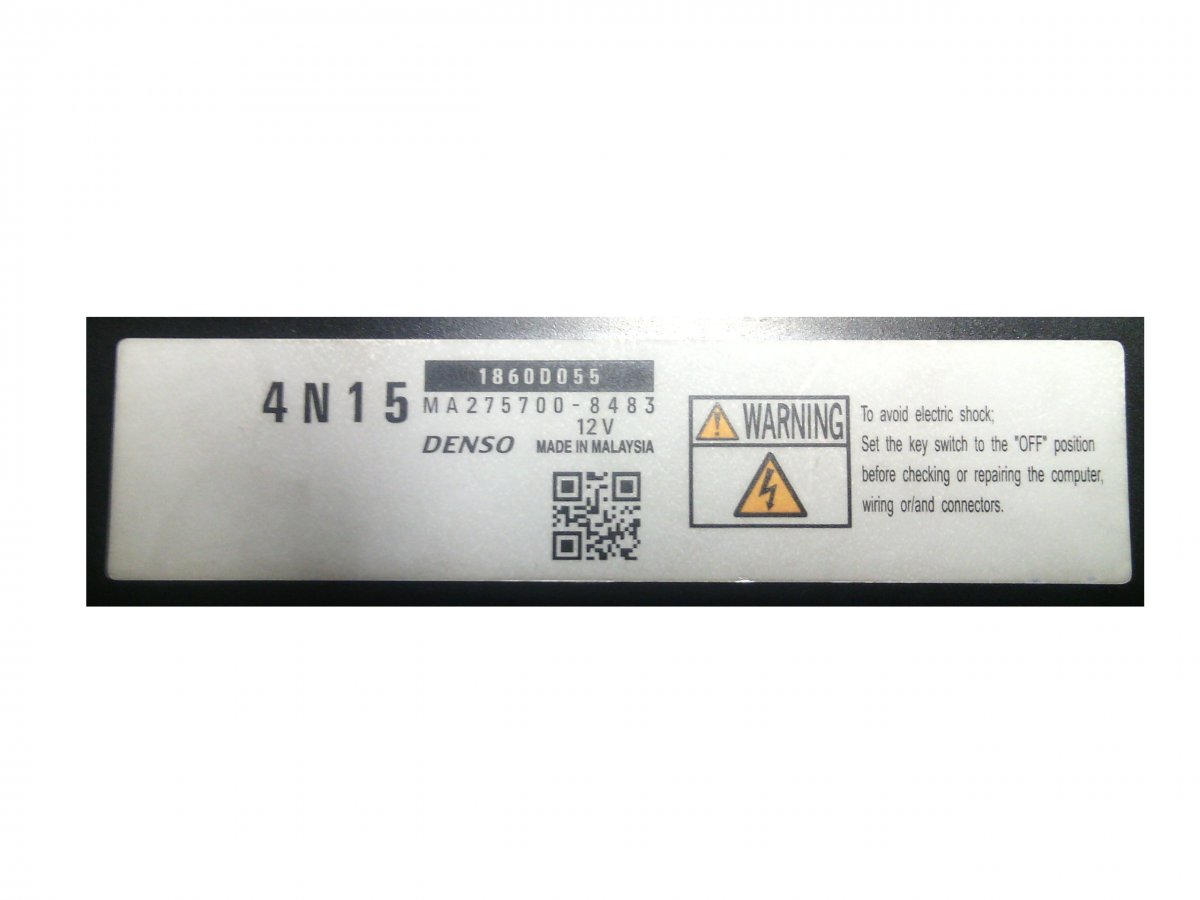

Судя по разъему  такой, только на табличке у меня написано 4N15.

А фотка платы есть?



[xip007]

ENU_L_0417.mht

Так написал 417 протокол

[white2]

Файл не открывается, чем его открыть?

Если можно скиньте в другом формате для просмотра.

У меня в К-таг по этому протоколу есть только подключения питания блока и джитаг.

У вас из ко кого источника эта информация?

[xip007]

Хелп к ктагу.Открывается в internet Explorer

Все там открывается полностью,мыжкой кликай по выделенным синим и коричневым и будет счастье

Изменено 23 ноября, 2019 пользователем xip007

[white2]

Спасибо, Буду пробовать.

[white2]

Что то не открывает Explorer файлы.

В чем может быть проблема?

Все открыл.

Ну это я уже видел.

Там только подача питания для программирования.

CAN-pin не указаны.

Изменено 24 ноября, 2019 пользователем white2

[xip007]

Вы посты видете?Во 2 посте что,разве ни кан шина?

[white2]

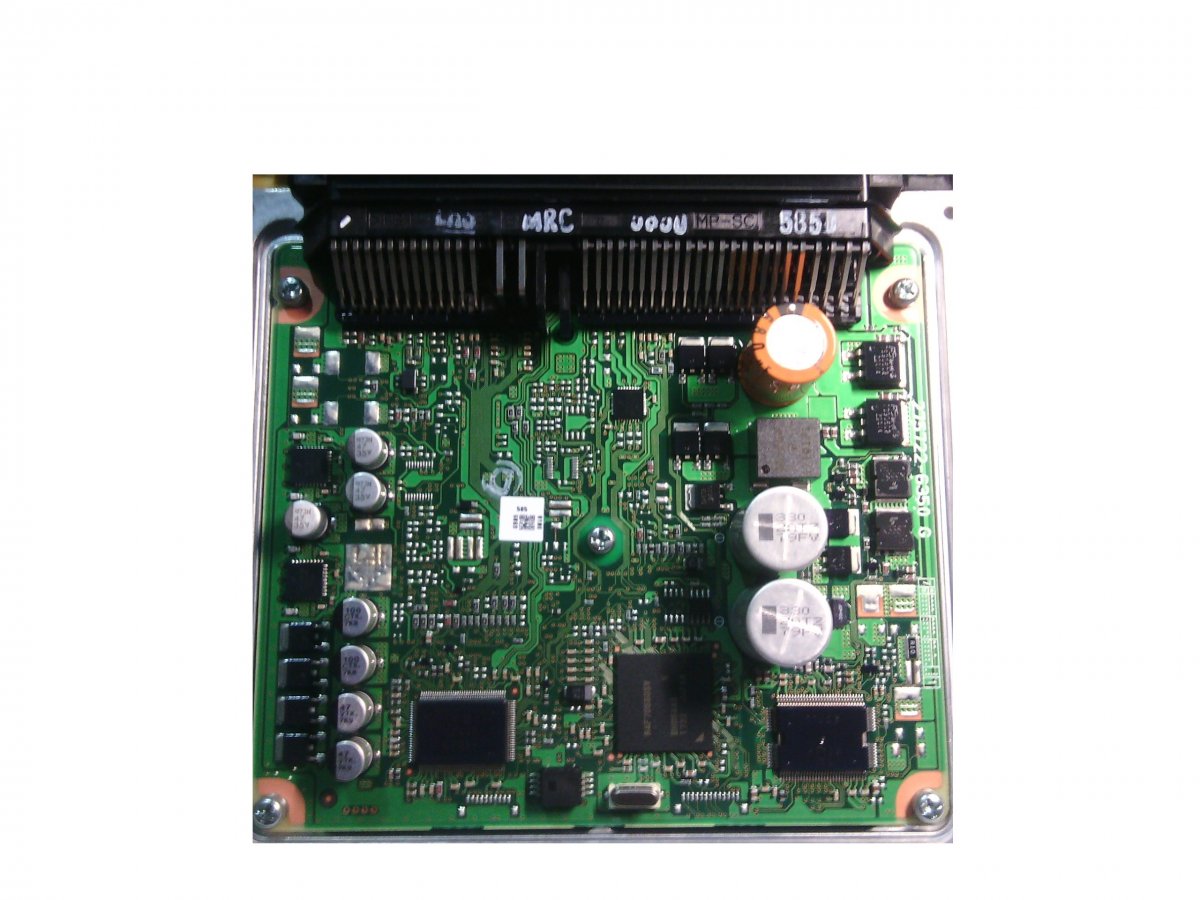

Я видел. Посмотреть бы фотку самой платы.

[yalymka]

Piasini хотя бы 4.1 нет в хозяйстве?

[xip007]

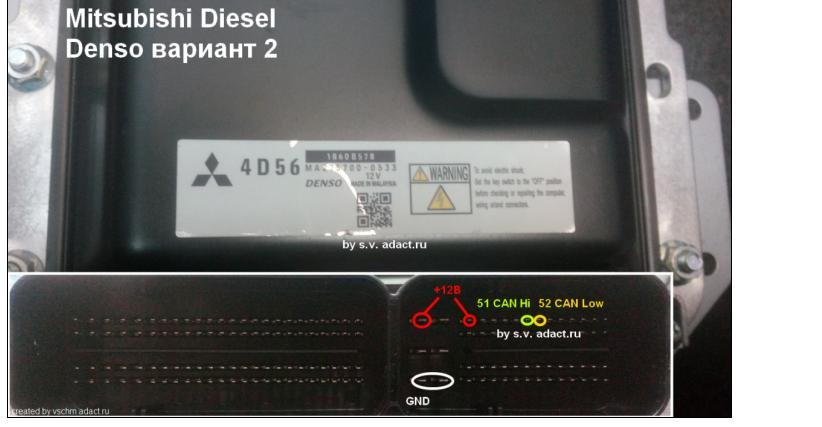

Не,я вообще не понимаю,Фото блока 4d56 тебе дано  в Ктаге,с твоим идентичны.В чем сомнения?Смущает распиновка разема?Так что мешает проверить на своем блоке который держишь в руках.

В 4d56 проц 7058 стоит

Изменено 24 ноября, 2019 пользователем xip007

[white2]

Да, что то есть какие то сомнения по распиновки разъема.

Пиасни есть, есть и китаг с галетой ,я хочу почитать его ************************по ОБД на столе

без подпайки к житак.
