VIC3 DAF 105

[shatei]

Добрый день. Второй день сражаюсь с блоком vic3 от 105 дафа после запуска с пускача. Были проблемы по питанию и несколько взорванных ключей, ну это просто....

Теперь по питанию все в порядке . 5 есть 3.3 есть, генерация на кварце есть но проц спит. соответственно блок на связь не выходит, потребление ~40ma.

обратил внимание что при подаче зажигания блок вообще не реагирует (не меняется потребление) начал искать куда приходит пятнашка и понял что никуда....

предполагаю что дорожка в межслойке оборвалась ну или в каком-то из переходов. вчера убил весь день на прозвонку наверно 80% всех элементов но так и не нашел куда должно прийти. сегодня подал сигнал с генератора и тоже прошелся по всем почти элементам осциллографом но нигде не увидел даже малейшего сигнала. куда уходит дорожка тоже не видно (смотрел на просвет ,но заливка массы в межслойке все закрывает )

Если кто занимается ремонтом этих блоков подскажите к какому элементу приходит эта нога? Почти уверен что она оборвана (но мог и пропустить что то)

[shatei]

Забыл написать что при сбивании частоты (пальцем за кварц😜) потребление увеличивается на 10-15 ма и начинает мигать светодиод на плате

[shatei]

Тему можно закрыть. разобрался 😉 . дорожку нашел. она через делитель напрямую в проц заходит, оригинально..... по 30ке есть защита ,по 15ке нет.... при перенапряжении через делитель пропорционально увеличилось напряжение и повредило проц. Отсюда его странное поведение.



[regs40]

Не обязательно проц...

Личка забита.

Интересно - дай знать.

[shatei]

Поэксперементировал - при  вх. 24в на проц приходит через делитель 3.6 в ,при 30в уже 4.4в . не трудно посчитать что при входе 40в там будет 6в, а это для проца на 5в -смерть. А сколько там прилетело в реальности можно только гадать....

[regs40]

Личка не принимает-коротко:

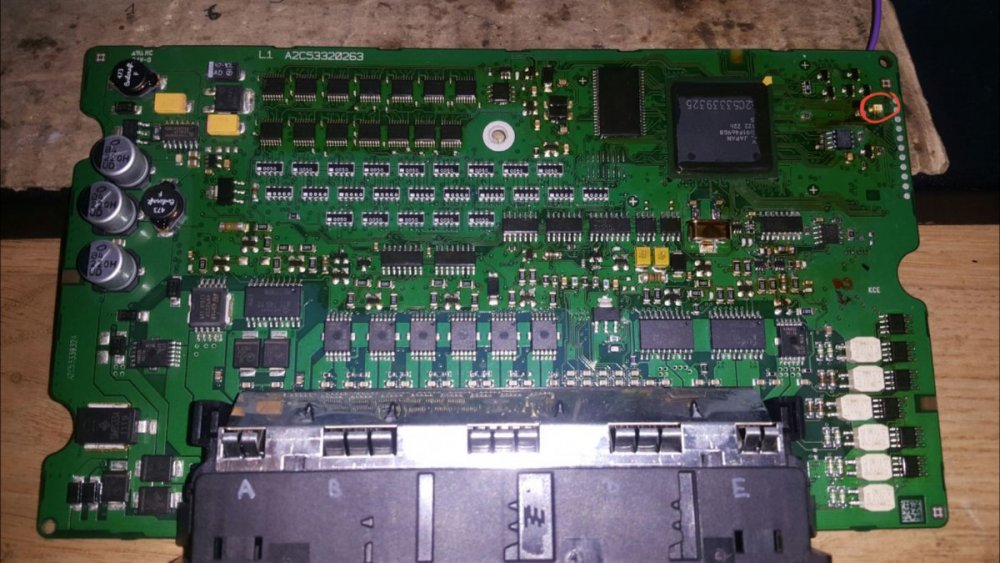

цел  полевой транзистор у светодиода (самый верхний и ближе к процу
(рядом с крестом на плате)?

[shatei]

да целый.личку почистил

[shatei]

он реально не понимает что включили зажигание

[Diablosss]

В 27.11.2019 в 19:15, shatei сказал:

при  вх. 24в на проц приходит через делитель 3.6 в

приветствую. а где находится данный делитель? чтоб прозвонить. тоже после аоды много отгнило
