Фото ЭБУ высокого разрешения

[AKAmasol]

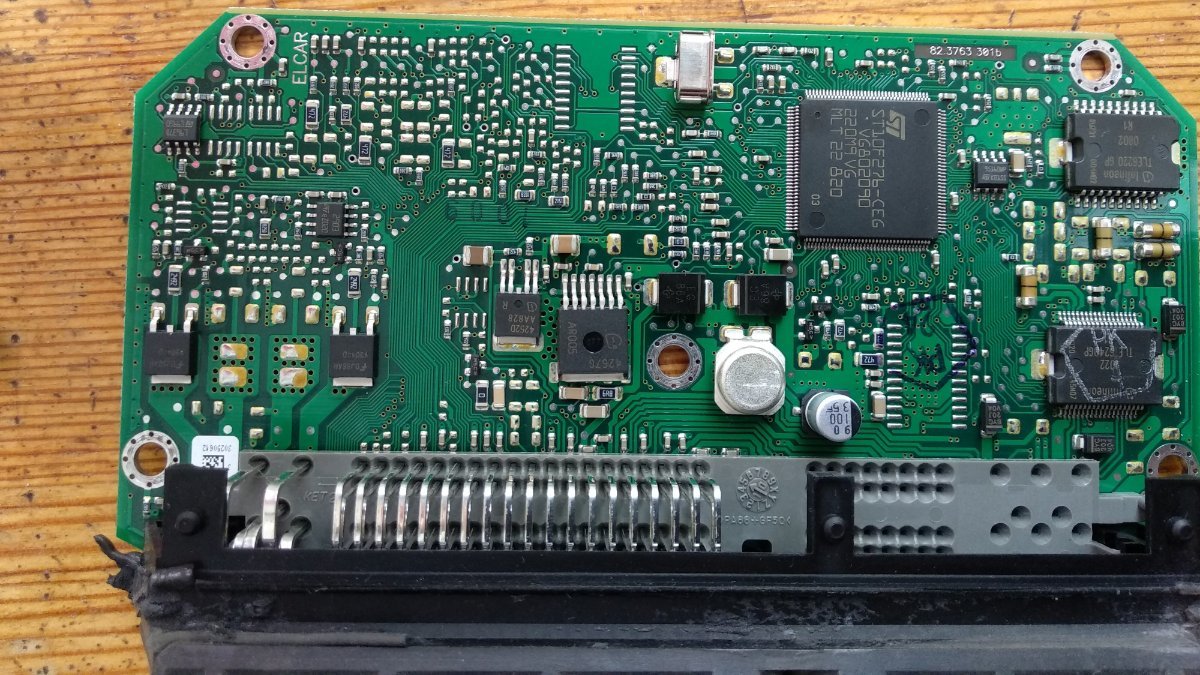

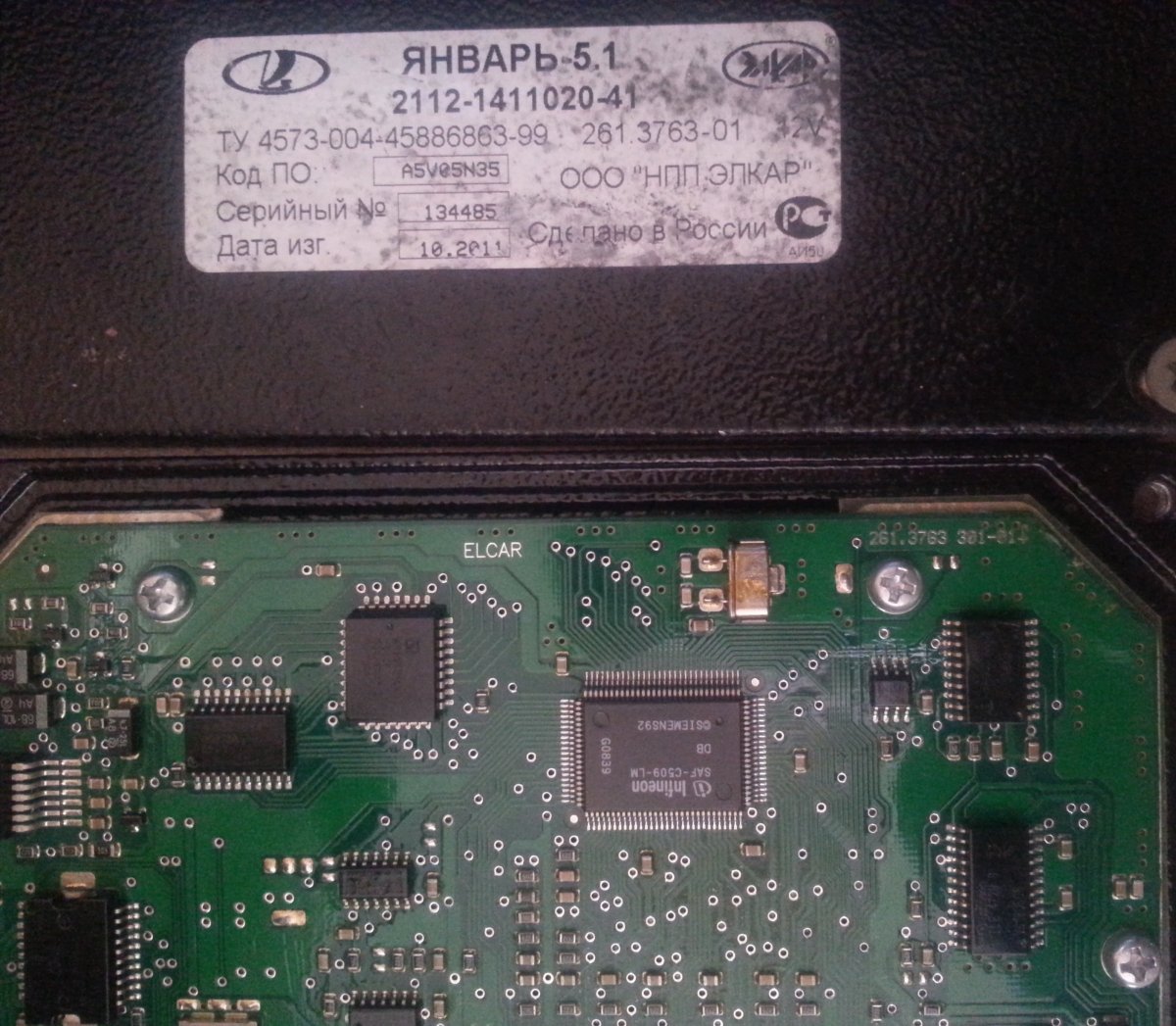

Январь 5.1, ревизия платы 261 3763 301-01f

[AKAmasol]

Январь 5.1, ревизия платы 261 3763 301-01f

https://yadi.sk/d/xnpgMX97XSz-gw

Обратите внимание, что для управления форсунками и клапаном адсорбера стали применяться м\с TLE 6220 GP. Функционально это тот же четырёхканальный Low-side smart switch, что и MC33385 или TLE 5240 G, но отличается распиновка. Поэтому эти микросхемы между собой НЕ ВЗАИМОЗАМЕНЯЕМЫ!

Кроме того, теперь для передачи данных по шине с интерфейсом ISO 9141 (K-line) используется не м\с MC33199, а L9637d.

[AKAmasol]

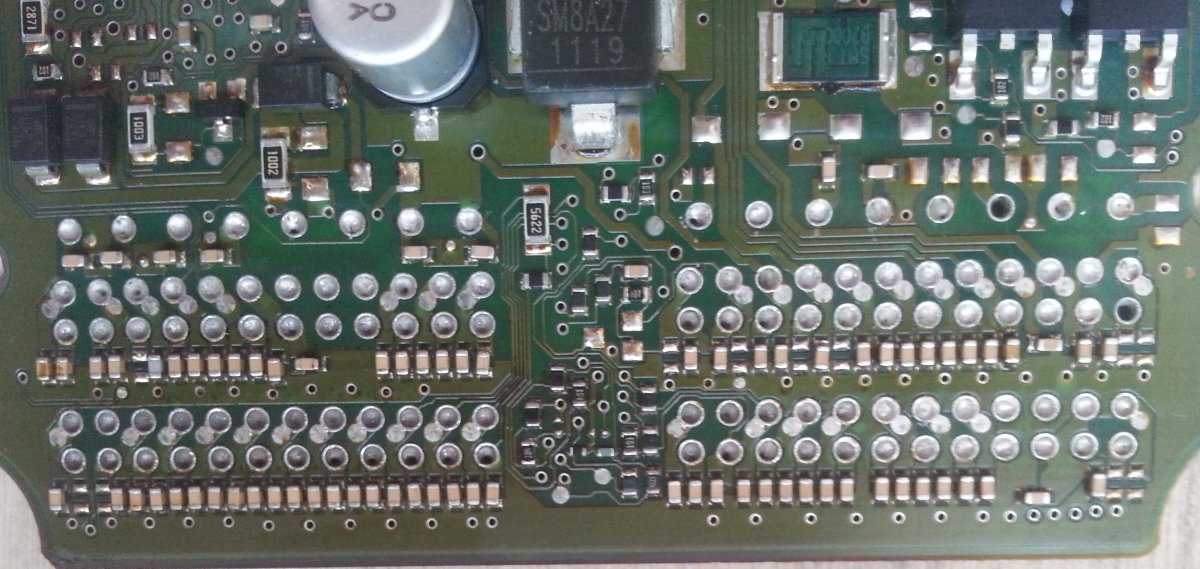

Трассировка платы эбу Bosch M(E)17.9.7 под разъёмом. Ревизия платы 038110104_v02.

При демонтаже разъёма некоторые резисторы и\или конденсаторы могли уйти "погулять", поэтому имейте это в виду.

[yalymka]

Для этой темы 2Мб для сообщения малова-то .

[AKAmasol]

Трассировка платы эбу Bosch M(E)17.9.7 под разъёмом. Ревизия платы 038110104_v02.

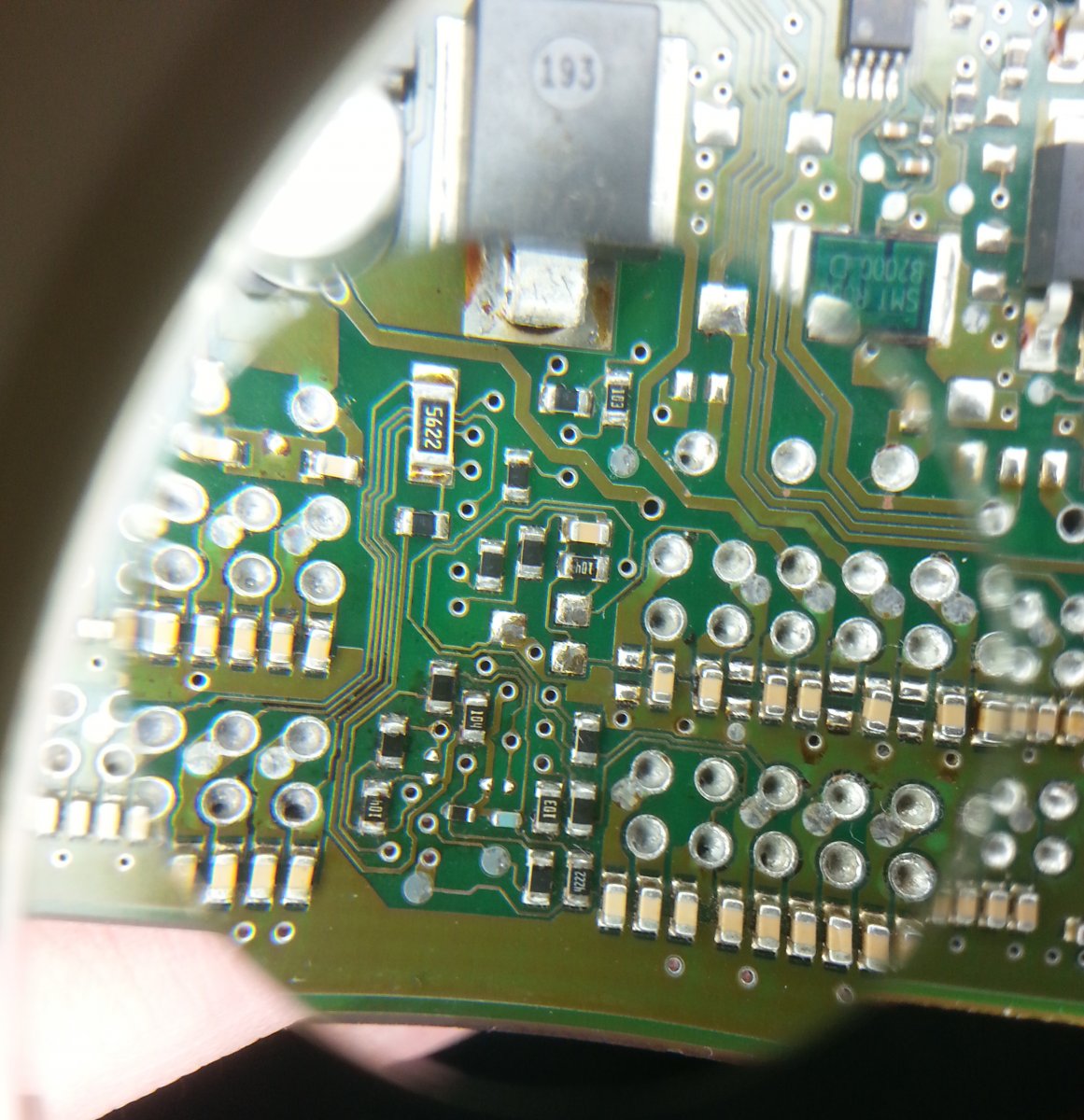

Дополнительный снимок более высокой чёткости:



[AKAmasol]

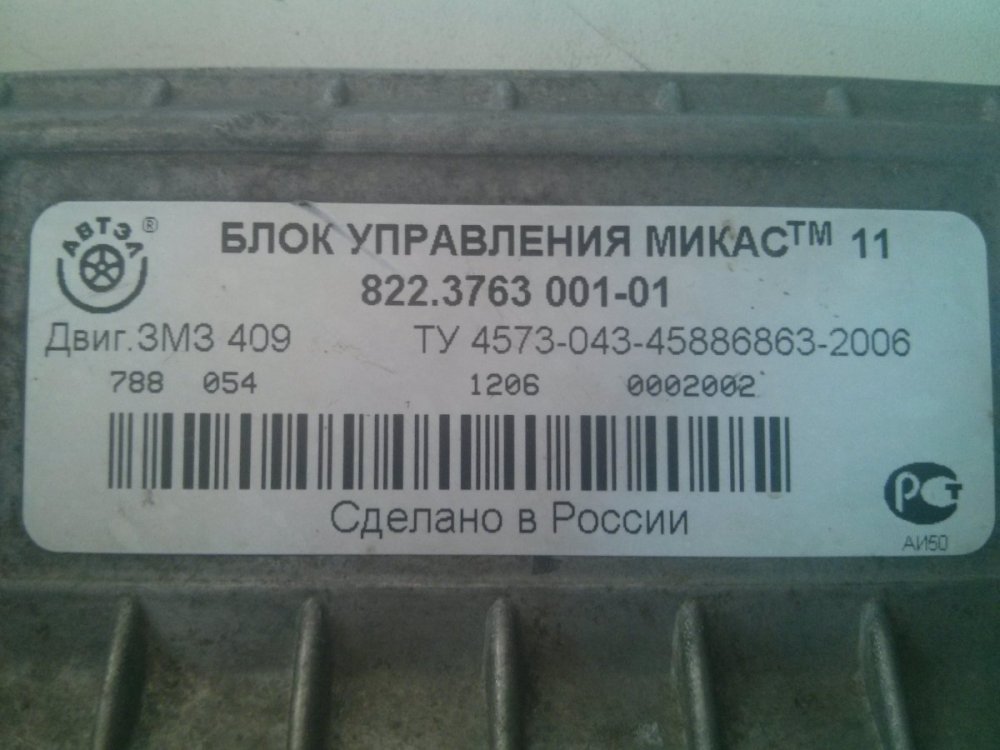

Микас 11 (822.3763 001-01), ревизия платы: 82.3763а

https://disk.yandex.ru/d/2zUCDZ1I01Ik1A



[AKAmasol]

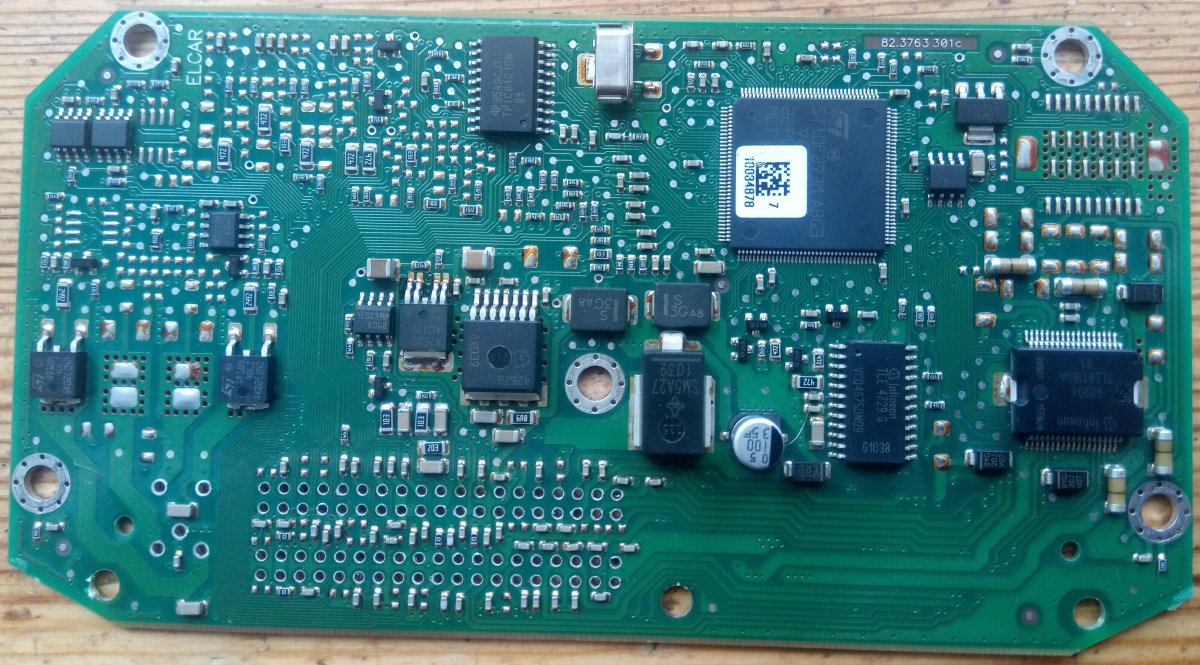

Микас 10.3 (ПО Абит, начинающееся на М114), ревизия платы 82.3763 301с (обратите внимание на модель процессора)

https://disk.yandex.ru/d/eW5ImEKUELQc8g

Изменено 29 мая, 2023 пользователем AKAmasol

[AKAmasol]

Микас 10.3 (ПО Абит, начинающееся на М114), ревизия платы 82.3763 301b (обратите внимание на модель процессора)

https://disk.yandex.ru/d/vPJC0MGTOM7NyA

[AKAmasol]

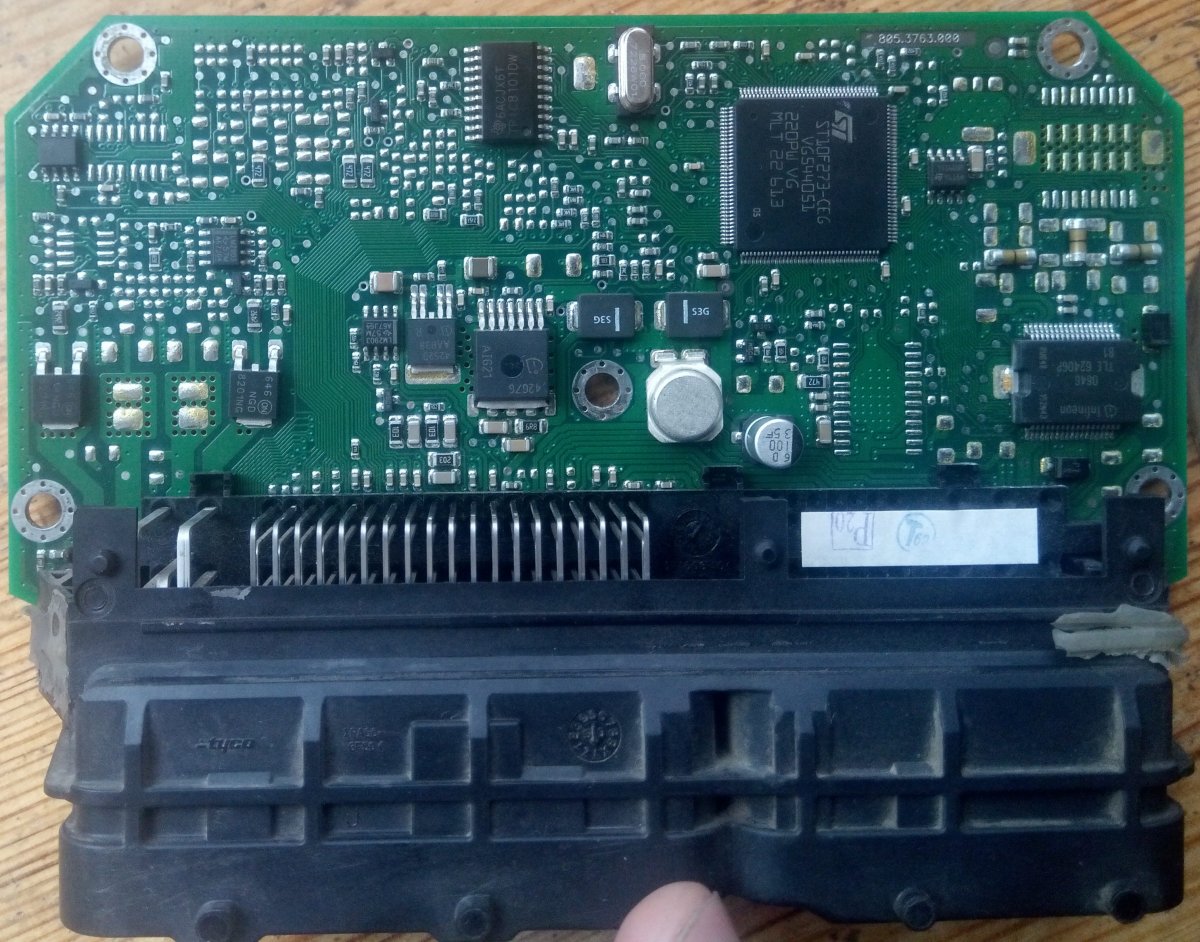

Итэлма VS8 (аппаратный брат-близнец ELCAR Микас 11), ревизия платы: 805.3763.000

https://disk.yandex.ru/d/LZyMCytDDj_PDg

[IIaBeJL]

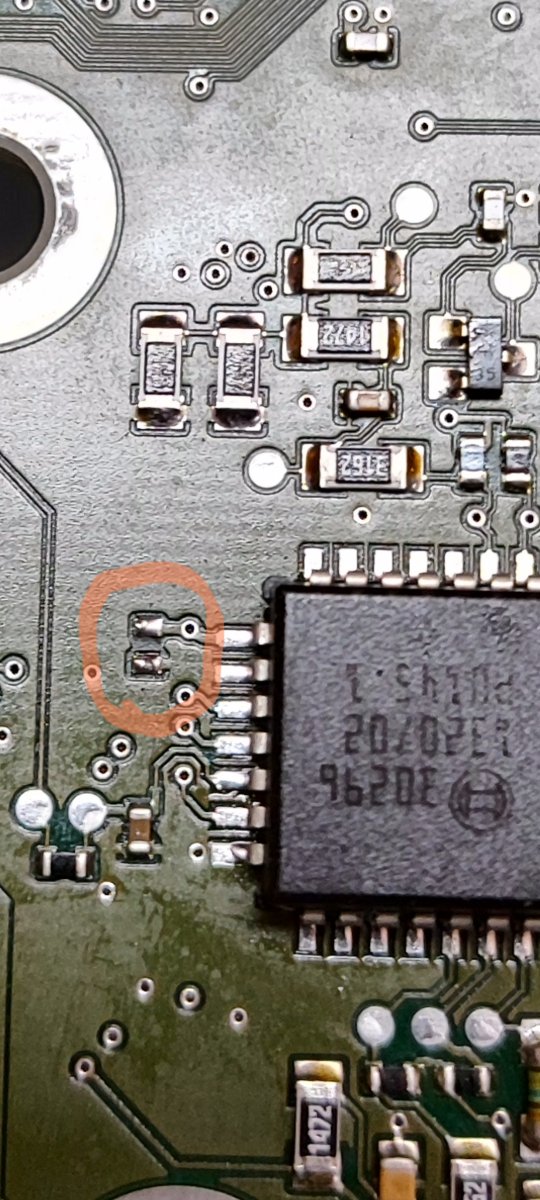

edc 7 uc 31 помогите опознать элемент

[простой]

  В 31.07.2023 в 11:06, IIaBeJL сказал:

edc 7 uc 31 помогите опознать элемент

Показать

конденсатор, номинал не скажу

[Alex_ka]

Если одна нога на массе то будет 0,1 мкф, если нет, то можно попробовать на 1000-1500 пф поставить.

[AKAmasol]

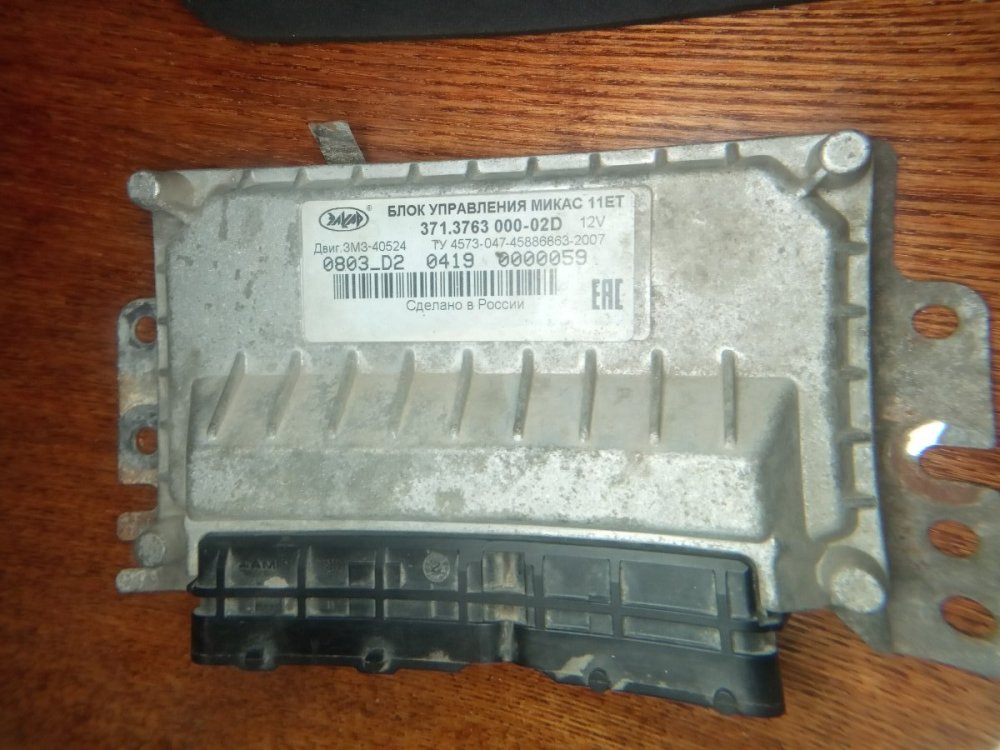

Микас 11 ЕТ (тип контроллера 371.3763 000 - 02D)

Обратите внимание на модель процессора: установлен 276-ой. Также встречается 273-ий. А вот 273М работать не будет (убедился на практике), поскольку объём ПЗУ у этой модели меньше, чем занимает прошивка - 576 кБ вместо 896 кБ.

https://disk.yandex.ru/d/ctQbHhkCmpHTDg



[AKAmasol]

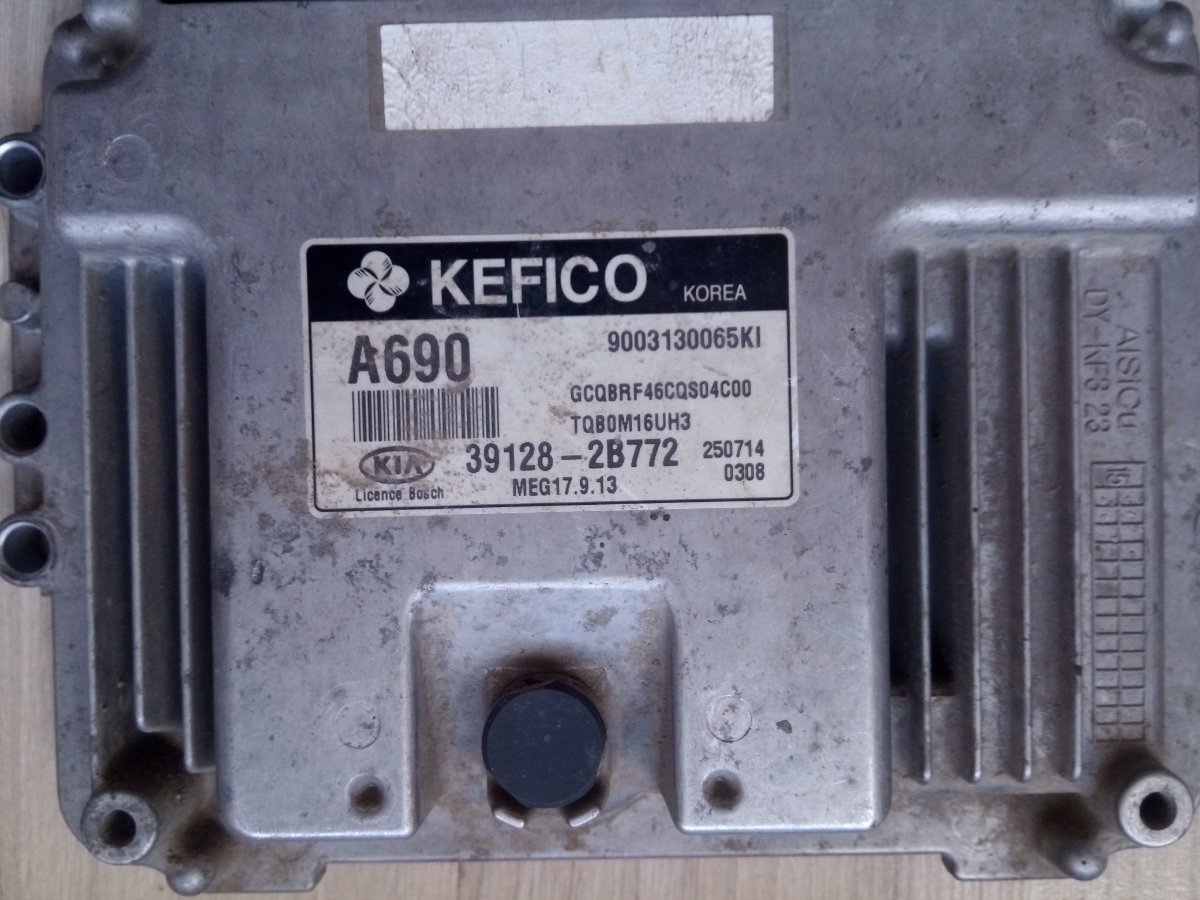

Bosch (Kefico) meg17.9.13:

https://disk.yandex.ru/d/JPw7GlNq_0r6ag



Изменено 10 марта пользователем AKAmasol

[AKAmasol]

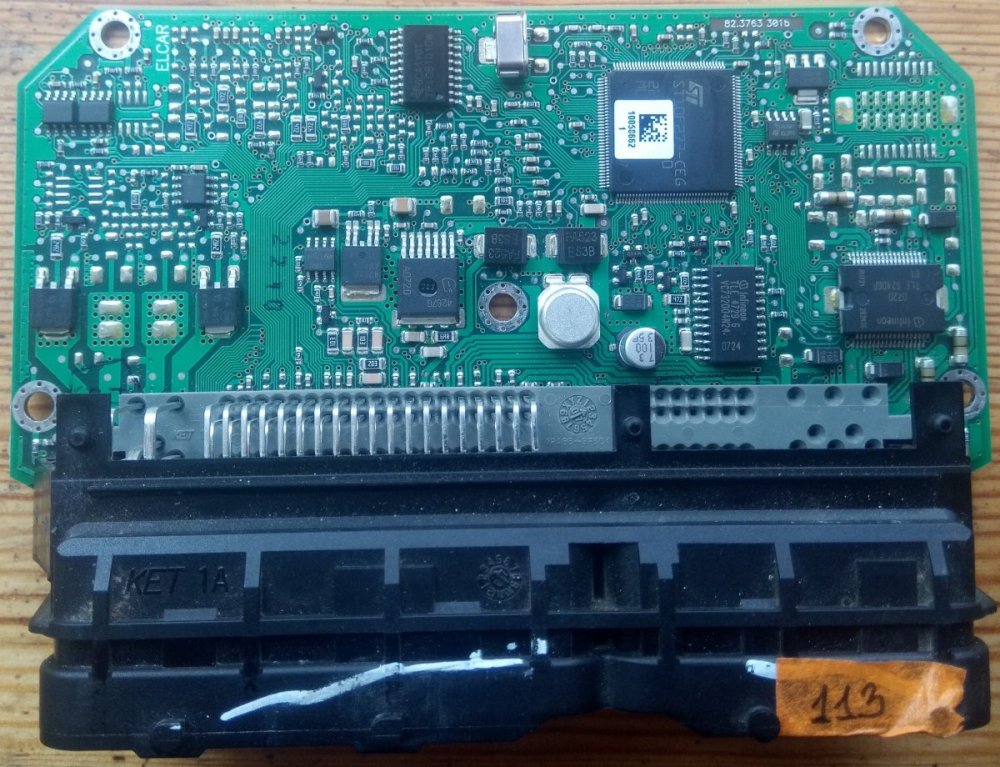

Микас 11 CR, ревизия платы 82.3763 301b

https://disk.yandex.ru/d/wsazJBj7uwssMg



[Широков]

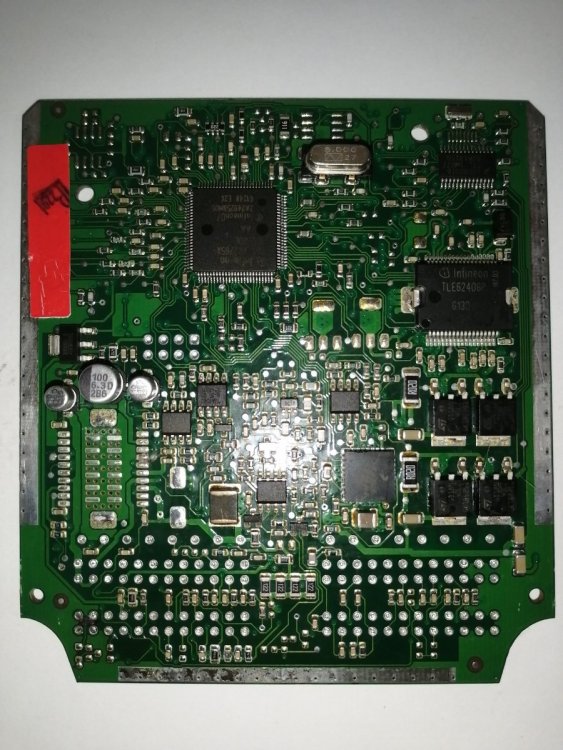

М75 без разъемов
