Как Настроить Распредвал На 8ми Клапанном Двигателе. 1-сначало надо отрегулировать тепловые зазоры,это делают либо по рекомендациям производителя валов либо кто во что горазд.Обычно зазоры на впуске ставят от 0.15 до 0.2 а выпуск от 0.2-0.3.После этого займемся фазой.Я делаю это так и считаю что это самый правильный способ.Провернем распредвал так что бы 2-ой или 7-ой кулачек начинали набегать на толкатель ,предположим это будет 7-ой и наглаз выставим 7 и 8 толкатели приблизительно равнонажатыми. Установим индикатор часового типа на моторе и упрем его ножку в 7-ой толкатель затем подведем поршень 1-4 цилиндра в вмт.Если все правильно то поршень в клапана не упрется ,поэтому подводите аккуратно.Накидываем ремень ГРМ и натягиваем его.Проворачиваем мотор за центральный болт коленвала .Нам нужно поймать момент когда 7-ой толкатель начнет движение вниз.Как только происходит касание7 кулачком толкателя(стрелка индикатора тронулась) вращение прекращяем.Этот момент на маховике замечаем маркером через смотровое окошко.Метку ставим напротив прорези ВМТ.теперь прокручиваем дальше и считаем количество зубьев на маховике до риски ВМТ .Предположим это 12. Запомним сколько у нас получилось.Остановим коленвал в ВМТ 1-4 цилиндра и переставим индикатор на 8-ой толкатель(если до этого был 2-ой то переставляем на 1-ый)Теперь плавно прокручиваем двигатель по ходу вращения и замечаем момент остановки толкателя ,стрелка индикатора прекратила движение.(иными словами выпускной клапан полностью закрылся) .Замечаем это маркером на маховике и считаем сколько зубьев после ВМТ до нашей метки,предположим это 6.дальше складываем два числа получаем 18 делим пополам -это 9.Возвращаем назад к ВМТ. Теперь индикатор у нас стоит на 8-ом толкателе и нам надо добиться что бы толкатель полностью останавливался когда после ВМТ на маховике будет 9-ый зуб.Делаем это.,Вращая по часовой стрелки коленвал подводим 9ый зуб на маховике после ВМТ и теперь ослабив болты сдвижной шестеренки аккуратно проворачивая распредвал добиваемся полной остановки 8-го толкателя(стрелка индикатора перестала двигаться вверх) Проверяем что начало открытия впуска это 9-ый зуб до ВМТ а конец закрытия выпуска это 9-ый зуб после вмт. Остальные коррекции вы делаете в движении,чуть-чуть вперед по ходу вращения или наоборот назад от этого положения, но, как правило, для большинства валов, такое положение всех устраивает.Если у вас облегченный маховик и соответственно дядя токарь риску ВМТ сточил ,то ставьте в свечное отверстие индикатор ВМТ и вся операция как написано выше.

[ruslan23]

Описано все правиль,но на практике использую мотодок и 95 машин из 100,приходиться ставить разрезную шестерню,чтоб выставить фазы открытия и закрытия клапанов,мотодок очень помогает не надо вскрывать клапанную крышку.

а пока не было мотодока пользовался вашим способом.

[timka]

Всё ты правильно разрисовал ! но только зазоры регулировочные как ты говоришь в 0.15 на впуске гуляющие между 0.2 'это не порядок ! так же как и твои на выпуске которые ты ставишь в 0.3(max) , ты ходь представляешь что будет с выпускным клампаном тем более зажатым и мало того для гончика(любителя погонять) Да он згорит нахрен после долгих и упорных крутилок тык так через 10 а может и раньше.

[vitalj61]

ruslan23, поделитесь как с мотодоком настраивать?

[ruslan23]

Запросто,выпуск должен быть 140-145градусов,впусп 359-362градуса.

quantexlab.ru/information/articledetail.php?SECTION_ID=244&ELEMENT_ID=1239 на сайте квантекс описывают,просто сейчас нет од рукой машины а так бы сделал скрин и пометил где и что.

[WWWRu]

ПОсвятите что такое мотодок

[kest]

ruslan23 спасибо за ссылку, очень позновательно бли и грамотно. А вопрос почему у классики вечно маленькое разрежение и подсосов нет?

[Nosferatu]

Во первых на каком 8ми клапанном? ДВС такое множество и так разнятся фазами перекрытия,зазорами.

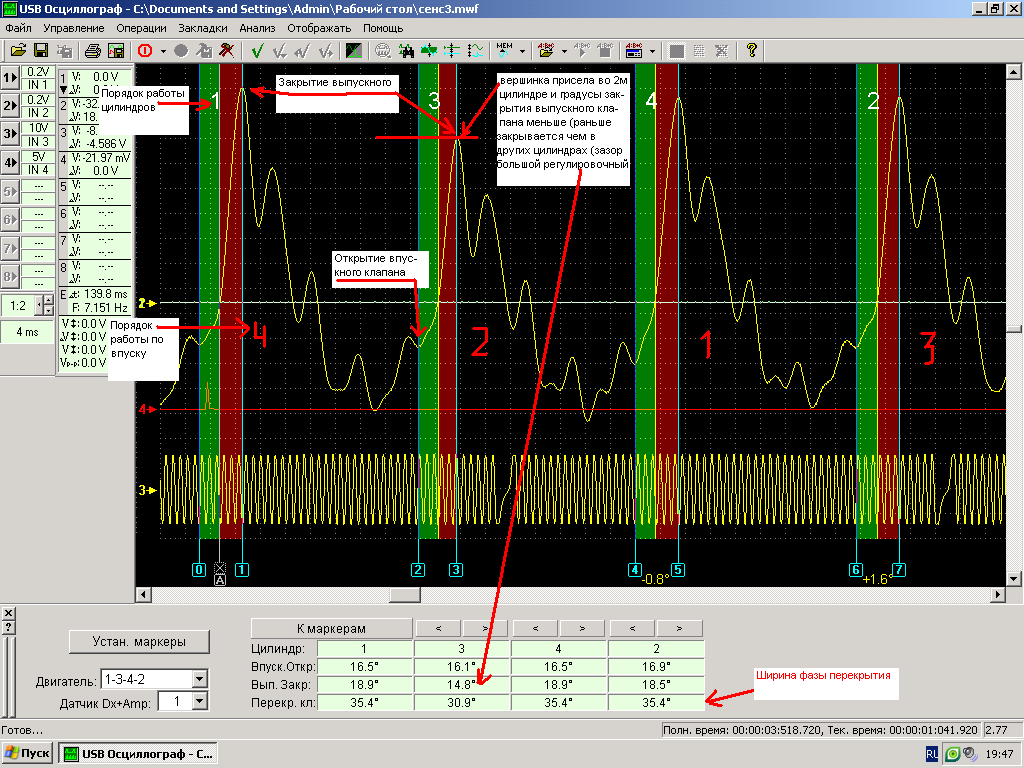

Осцилографом вот так настраиваются фазы перекрытия и зазоры клапанов.

[De-nys]

Добрый вечер всем))) Скажите как настрость 125-й вал ОКб Динамика, а то совсем работать не хочет, ни на холостых, ни на оборотах, не тянет в-общем



Подъем 12.5, фаза 322, по-моему, где-то так, цифр под рукой нет

Изменено 31 июля, 2010 пользователем De-nys

[Nosferatu]

Вот так примерно. Ребята ну это ж не так просто. Купил распредвал,поставил и поехал. Сколько нужно учится пока нормально строить фазы начнёшь.Топливо настроить под новые фазы.

[De-nys]

Добрый вечер))) Решили вал снять, пусть лежит и продается, ездить на нем по городу просто нереально, приход наступает где-то на 6 тысячах, до этого мотор просто труп, да и холостой отстроить не удается. Кто-нибудь ставил такой вал??? Кто ставил, поделитесь опытом, для чего ставили, на какую машину и область использования (по-моему, это чисто спорт). Кстати продается вал ОКБ Динамика 125 на классику)))) СЕрьезно)))

[UAH]

Добрый вечер))) Решили вал снять, пусть лежит и продается, ездить на нем по городу просто нереально, приход наступает где-то на 6 тысячах, до этого мотор просто труп, да и холостой отстроить не удается. Кто-нибудь ставил такой вал??? Кто ставил, поделитесь опытом, для чего ставили, на какую машину и область использования (по-моему, это чисто спорт). Кстати продается вал ОКБ Динамика 125 на классику)))) СЕрьезно)))



322 фаза это очень злой вал должен быть .

[Nosferatu]

Добрый вечер))) Решили вал снять, пусть лежит и продается, ездить на нем по городу просто нереально, приход наступает где-то на 6 тысячах, до этого мотор просто труп, да и холостой отстроить не удается. Кто-нибудь ставил такой вал??? Кто ставил, поделитесь опытом, для чего ставили, на какую машину и область использования (по-моему, это чисто спорт). Кстати продается вал ОКБ Динамика 125 на классику)))) СЕрьезно)))



Так все валы с расширенными фазами и продаются для спорта,а не для езды по городу.Нулевик на впуске, два карбюратора,прямоток на выпуске. Устойчивые обороты ХХ от 1500до 2000,бензин вылетает в трубу на фазе перекрытия.Следовательно и расход соответствующий.

[adviser2]

Всем привет



Есть достаточно простой но дейсвенный метод настройки 8 клап вала...



Особенно если нет нормального инструмента под рукой!



Стаканы клапанов 4 цилиндра выставляются задней частью штангеля либо пластиной, так чтобы выпускной клапанбыл ниже буквально на 0,1-0,5



все зависит от вала(его характеристик) при этом мотор конечно же в ВМТ.



Согласен что не очень точно, но достаточно практично и быстро.



А если поиграть этим зазором, можно добится не плохих результатов.













Ну и вал большой по городу - приятно... оборотов можно смело добится 1200 не более.



Проверено на 13.7 с фазой около 300 на 8 клапаном моторе!





Изменено 7 августа, 2010 пользователем adviser2

[extropol]

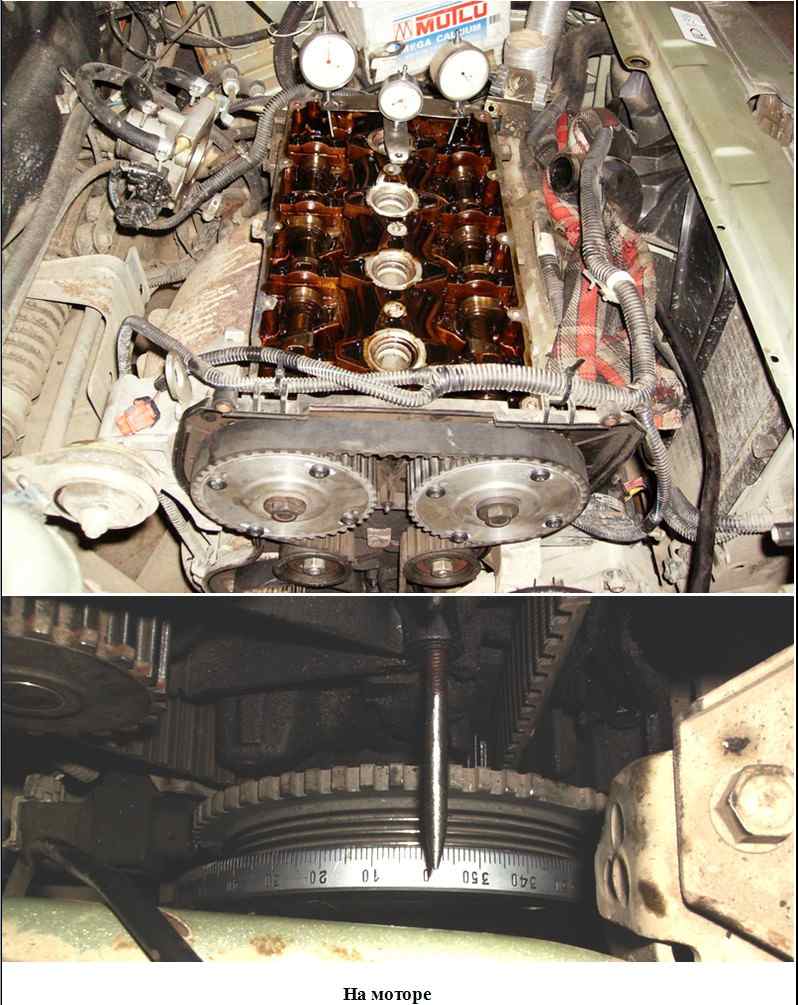

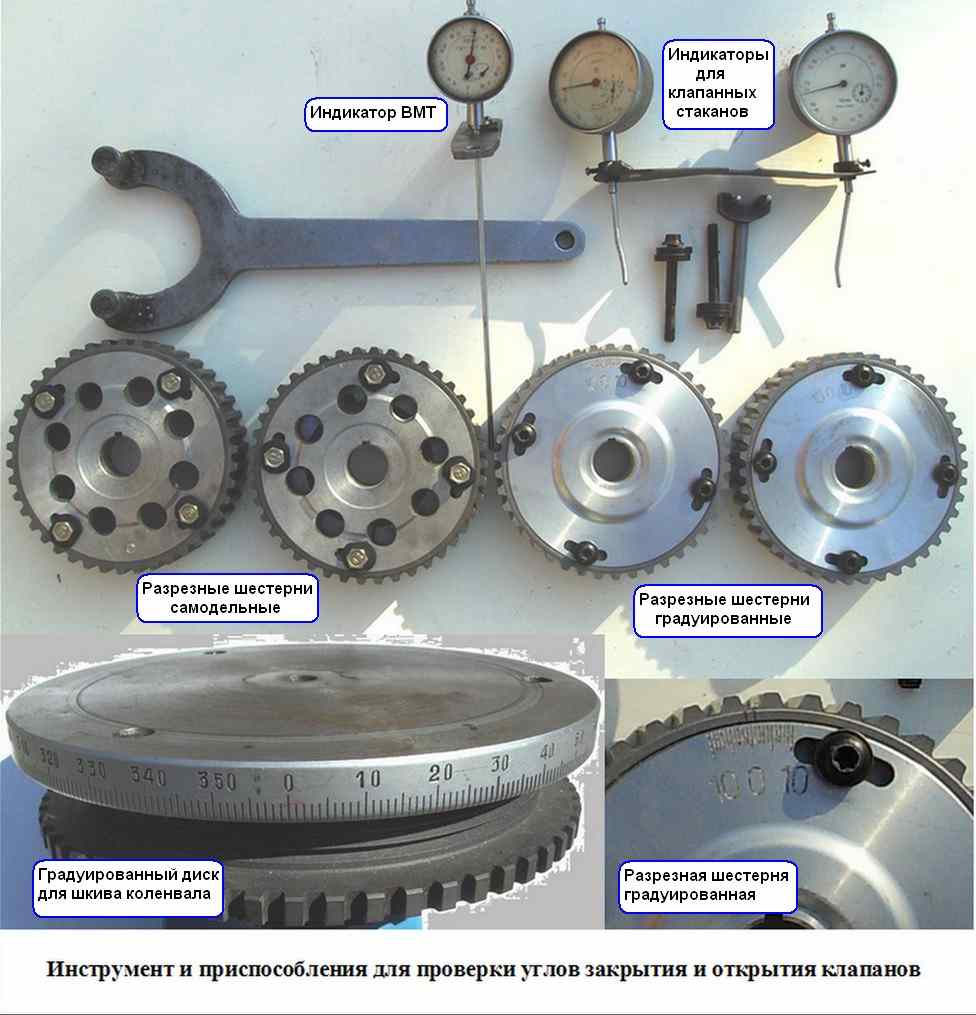

В 10-м посту мои фотки выложены, это делалось не только для настройки шестеренок, а в большей мере для нахождения точек открытия и закрытия клапанов по датчикам ДР и ДД.



ruslan23 ты громко заявил, что строишь по Мотодоку... рассказал бы как это делаешь? по датчику давления что ли? и что видишь по нему кроме закрытия выхлопного клапана???

[chyps]

ставим вал в перекрытие, ездим не нравица крутив в опережение\запаздывание

опытным путем находим то что нужно)

[extropol]

Интересно как это по датчику давления в Мотодоке делают

[ultimumrefugium]

Вот так примерно. Ребята ну это ж не так просто. Купил распредвал,поставил и поехал. Сколько нужно учится пока нормально строить фазы начнёшь.Топливо настроить под новые фазы.



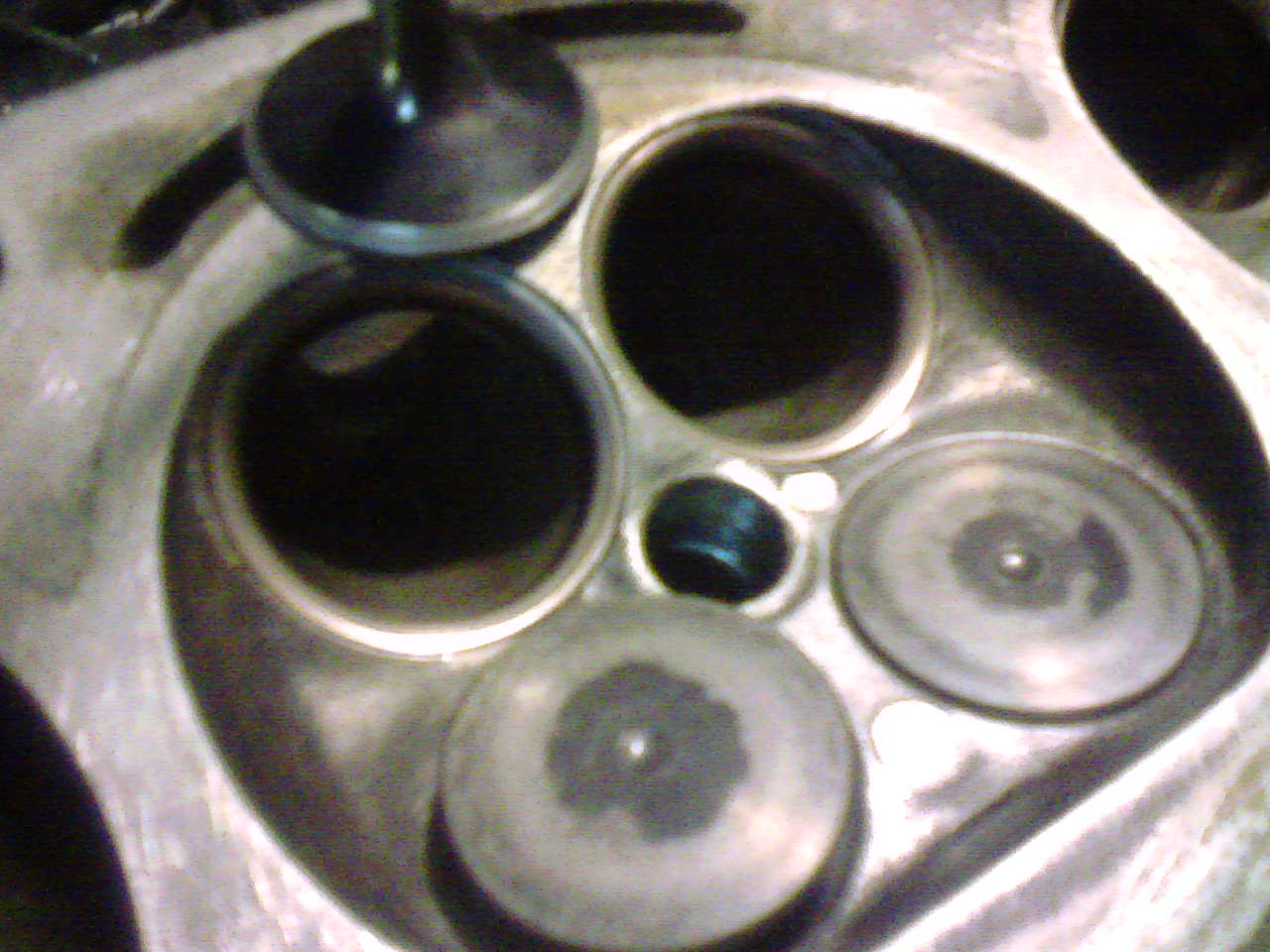

Важная вещь правильная геометрия клапана и седла .которая достигается не притиркой,а лишь ей контролируется.

[сергей321984]

Описано все правиль,но на практике использую мотодок и 95 машин из 100,приходиться ставить разрезную шестерню,чтоб выставить фазы открытия и закрытия клапанов,мотодок очень помогает не надо вскрывать клапанную крышку.

а пока не было мотодока пользовался вашим

Что такое мотодок?????

[euromarina1]

Парни вы как с луны свалились или в яндексе и гугле забанили вас.

Мотор-тестер - компьютерный анализатор двигателя МотоДок 3 (MotoDoc III)
